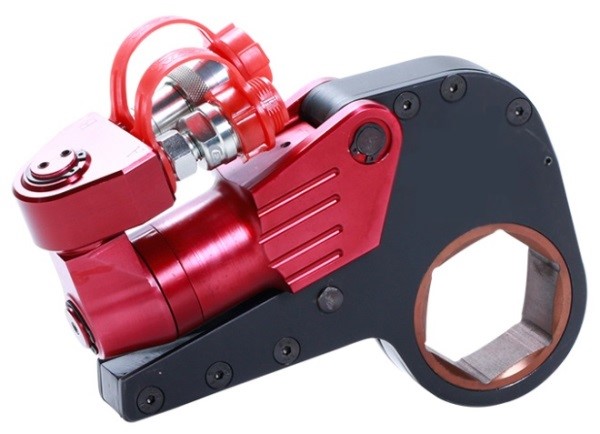

Гайковерты гидравлические кассетные, серия Market

Представляем новую номенклатуру гайковертов гидравлических кассетных с оптимальным соотношением параметров: габариты, вес, эксплуатационные характеристики, цена. Предназначены для общепромышленного применения.

Особенности гайковертов серии TEV..СM, «Market»

Изготовлены из авиационного алюминий-титанового сплава.

Прецизионный храповик снабжен стопором обратного хода, что позволяет увеличить эффективность и точность приложения крутящего момента и защищает храповую муфту от повреждений при экстремальных нагрузках, предотвращает заклинивание.

Высокая точность приложения крутящего момента при затяжке, ±3%.

Шарнирное соединение подвода рабочей жидкости (360х270°) позволяет ориентировать рукава высокого давления в пространстве.

Максимальное давление рабочей жидкости 70 МПа.

Цельная удлиненная конструкция рабочей части (кассеты) гайковерта обеспечивает меньший вес и большую эффективность реакционной опоры, повышает надежность гайковерта. Диапазон значений крутящего момента, развиваемый данной серией гайковертов, от 237Нм до 52 088Нм (9 моделей), максимально соответствует потребностям рынка для работы с резьбовыми соединениями с максимальной эффективностью.

Для исключения ошибочного подключения гайковерты снабжены разными полумуфтами для напорного и сливного рукавов.

Поставляются в удобном и прочном пластиковом кейсе.

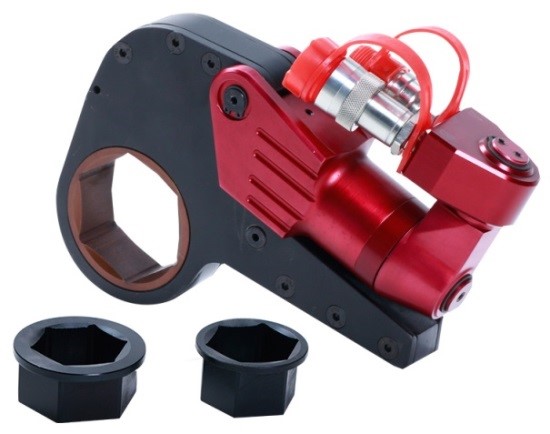

По заказу, гайковерт оснащается удлиненной или угловой реакционной опорой; переходником для кассет с шестигранника на квадрат и пр.

Технические характеристики гайковертов серии TEV..СM, «Market»

Модель	Крутящий момент, Нм	Размер кассеты под ключ, мм	Масса силового модуля, кг	Масса кассеты, кг	Габариты, мм
Модель	Крутящий момент, Нм	Размер кассеты под ключ, мм	Масса силового модуля, кг	Масса кассеты, кг	L	H₁	H₂	W₁	W₂
TEV-24СM	237-2370	36-55	0,8	1,5	192	105	147	32	50
TEV-34СM	345-3446	36-60	0,8	1,7	218	118	156	32	50
TEV-55СM	546-5458	46-80	1,9	3,6	266	139	167	42	66
TEV-105СM	1055-10550	70-105	4,2	7,6	324	171	198	53	83
TEV-185СM	1848-18484	80-115	6,8	12,2	382	205	231	64	99
TEV-248СM	2481-24814	85-120	8,1	19,3	404	229	255	68	105
TEV-290СM	2909-29089	90-130	10,5	22,3	427	240	265	70	110
TEV-423СM	4231-42311	95-145	12,7	32,3	479	268	289	85	132
TEV-520СM	5209-52088	120-145	15,2	47,5	479	285	302	98	148

Технические характеристики кассет гайковертов серии TEV..СM, «Market»

М-диаметр болта (шпильки), мм; S-размер шестигранника (гайки) под ключ, мм/

TEV-24СM				TEV-34СM				TEV-55СM
Модель кассеты	М, мм	S, мм	R, мм	Модель кассеты	М, мм	S, мм	R, мм	Модель кассеты	М, мм	S, мм	R, мм
СК3624	24	36		СК3634	24	36	31	СК4655	30	46	42
СК4124	27	41		СК4134	27	41	34	СК5055	33	50	44
СК4624	30	46		СК4634	30	46	37	СК5555	36	55	46
СК5024	33	50		СК5034	33	50	40	СК6055	39	60	50
СК5524	36	55		СК5534	36	55	43	СК6555	42	65	53
				СК6034	39	60	46	СК7055	45	70	56
								СК7555	48	75	59
								СК8055	52	80	62
TEV-105СM				TEV-185СM				TEV-248СM
СК70105	45	70	58	СК80185	52	80	67	СК85248	56	85	73
СК75105	48	75	60	СК85185	56	85	69	СК90248	60	90	75
СК80105	52	80	63	СК90185	60	90	72	СК95248	64	95	77
СК85105	56	85	65	СК95185	64	95	76	СК100248	68	100	77
СК90105	60	90	68	СК100185	68	100	78	СК105248	72	105	83
СК95105	64	95	71	СК105185	72	105	81	СК110248	76	110	83
СК100105	68	100	75	СК110185	76	110	85	СК115248	80	115	88
СК105105	72	105	78	СК115185	80	115	87	СК120248	85	120	93
TEV-290СM				TEV-423СM				TEV-520СM
СК90290	60	90	77	СК95423	64	95	83	СК120520	85	120
СК95290	64	95	80	СК100423	68	100	83	СК130520	90	130
СК100290	68	100	80	СК105423	72	105	89	СК145520	100	145
СК105290	72	105	85	СК110423	76	110	89
СК110290	76	110	85	СК115423	80	115	94
СК115290	80	115	90	СК120423	85	120	98
СК120290	85	120	95	СК130423	90	130	104
СК130290	90	130	102	СК145423	100	145	114
