Гидравлические системы

Гидравлические системы: принципиальные схемы

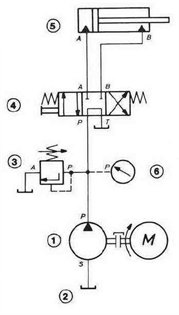

Простая гидравлическая система (открытая гидросистема)

Описание и схема простой гидравлической системы.

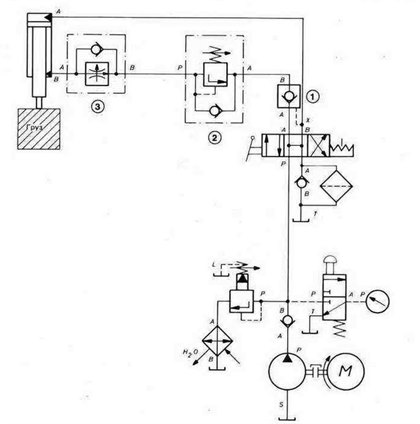

Гидравлическая система с клапаном противодавления и обратным клапаном с деблокировкой

Когда на рабочий гидроцилиндр постоянно действует нагрузка (например, суппорт протяжного станка), то гидроцилиндр необходимо предохранить от опускания из-за утечки в гидравлическом распределителе. Это достигается с помощью установленного в сливной магистрали обратного клапана с деблокировкой.

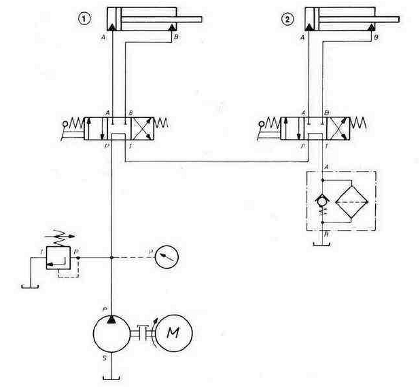

Гидросистема с распределителями последовательного включения

Если удлинить магистраль слива первого гидравлического распределителя простой гидросистемы, установив на ней один или несколько распределителей, то мы получим так называемое последовательное включение.

Принципиальные схемы включения распределителей

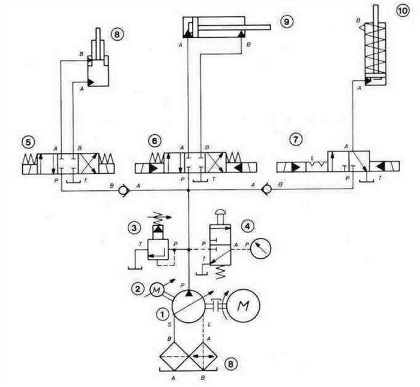

Гидросистема с параллельным включением нескольких распределителей
Насос 1, подача которого регулируется с помощью регулирующего двигателя 2, всасывает отфильтрованную жидкость и подает ее в соседнюю гидросистему. Через магистральные ответвления и гидравлические распределители...

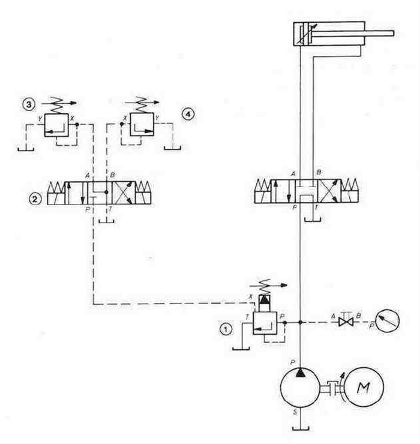

Гидравлическая система с трехкаскадным дистанционным ограничением давления

Если в гидравлической установке возникает необходимость применить трехкаскадное управление давлением, то это делается путем подключения двух дополнительных клапанов ограничения давления или двух клапанов предварительного управления.

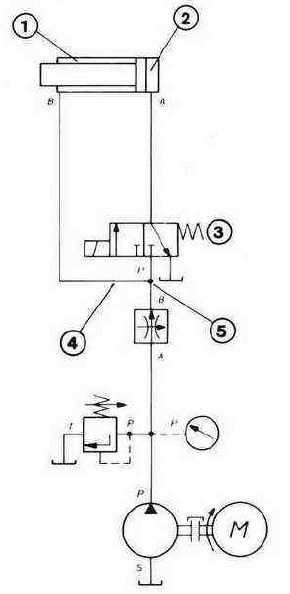

Гидравлическая система с дифференциальным включением цилиндра

Широко распространена так называемая дифференциальная схема. Особенность этой схемы является то, что в полости штока гидроцилиндра постоянно находится сжатая рабочая жидкость, а полость поршня через трехходовой распределитель нагружается или разгружается в направлении бака.

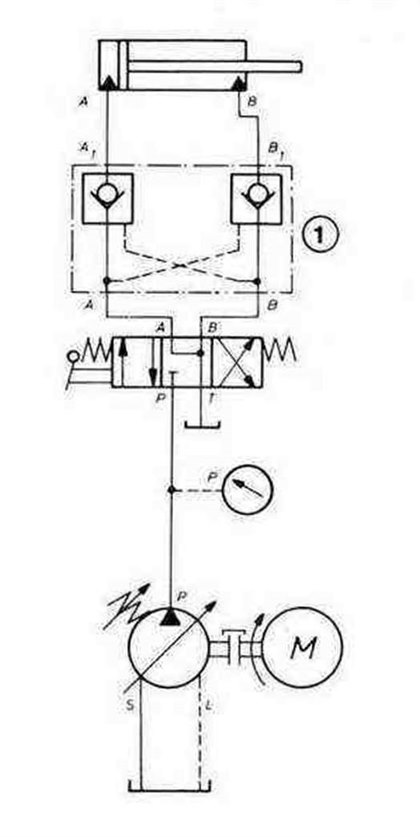

Гидросистема с двойной блокировкой гидроцилиндра

В этой гидросистеме, если необходимо зажать гидроцилиндр в обоих направлениях движения, зафиксировав его в нужном положении, применяется сдвоенный обратный клапан 1 с деблокировкой в обоих направлениях. Когда распределитель находится в положении, изображенном на схеме, цилиндр невозможно сдвинуть с места усилием извне.

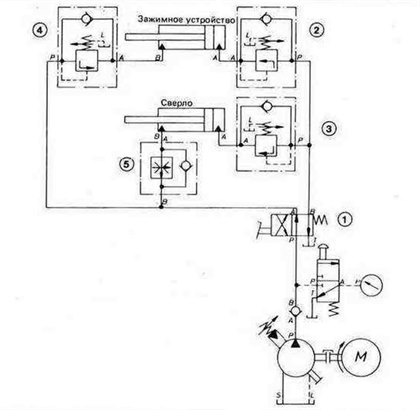

Гидросистема с регулированием давления в первом цилиндре и подключением второго цилиндра для выдвижения и возврата

Упрощенная гидросистема зажимного устройства с подачей сверла. На ней представлен принцип гидравлического последовательного включения в зависимости от давления.

На практике необходимо следить за тем, чтобы проводился контроль положения гидроцилиндра и давления с целью, получения очередного сигнала, в зависимости от выше указанных контролируемых величин. Это на схеме не показано.

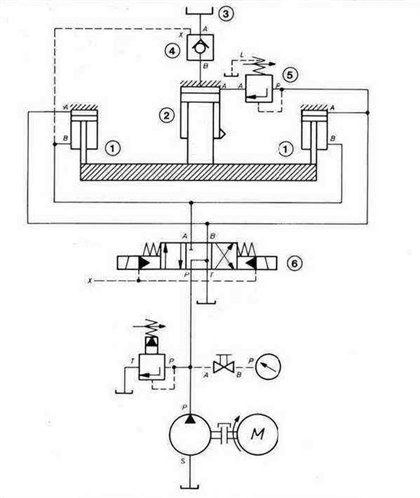

Гидравлическая система пресса с клапаном наполнения и цилиндром ускоренного хода

Как правило, гидравлические прессы обладают большой мощностью. Поэтому в гидравлических системах для прессов применяются гидравлические цилиндры большого объема.

Для обеспечения ускоренного хода поршня вместо дорогостоящих насосов больших объемов применяют так называемые наполнительные клапаны, которые по существу являются крупногабаритными обратными клапанами с деблокировкой.

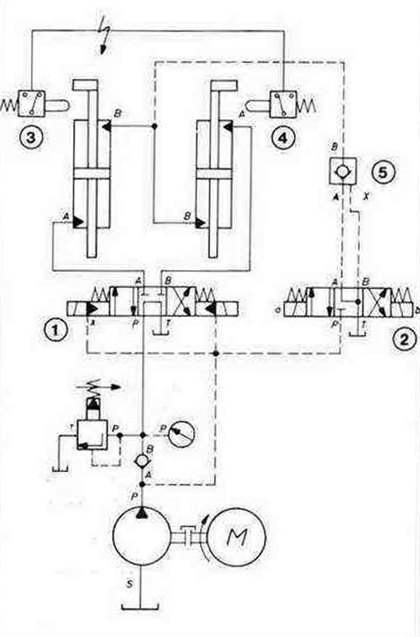

Гидравлическая система синхронного хода нескольких гидроцилиндров

Одним из распространенных способов синхронизации хода гидравлических цилиндров является так называемый «гидравлический боуденовский трос». Правда, применение боуденовского троса в гидравлических системах связано с определенными затратами.

Два гидроцилиндра одинаковых размеров со сплошными поршневыми штоками последовательно подключаются друг к другу. Благодаря этому второй цилиндр повторяет движение первого цилиндра, на который подается давление насоса. Поскольку обе последовательно включенные полости цилиндров столб жидкости только перемещают, ход цилиндров вследствие внутренних, а возможно и внешних утечек, без подпитки может измениться.

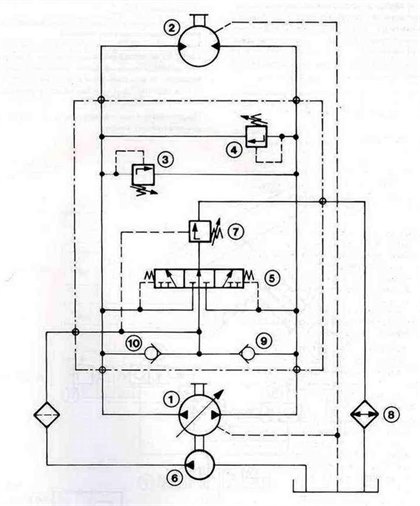

Закрытая гидросистема

Такая гиросистема, в которой используется насос и гидродвигатель. Рабочая жидкость поступает из насоса в гидродвигатель, а оттуда снова во всасывающую магистраль насоса. Как правило, в закрытой гидросистеме применяется гидронасос с регулируемой подачей в обоих направлениях.

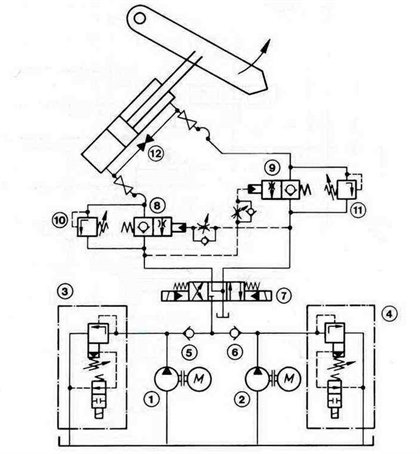

Гидросистема для установок с меняющейся нагрузкой

Нагрузки в приводах опрокидывающих устройств, шанторных ворот шлюзов, подъемных мостов, шлагбаумов и т.д. часто меняются. Для того, чтобы заданная скорость потребителя под действием нагрузки не увеличивалась, применяются тормозные клапаны (8 и 9), изображенные на рисунке.

ИПГ «Энерпром» осуществляет проектирование и производство гидравлических систем для различных отраслей промышленности: строительной, мостостроения и судостроения, горнодобывающей проышленности, фтегазодобычи и нефтехимии, вагоноремонтных предприятий; разрабатывает проекты сложных такелажных систем.
