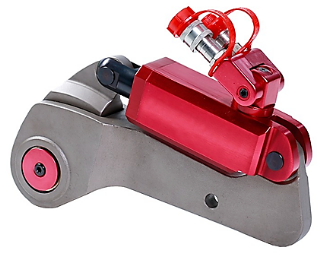

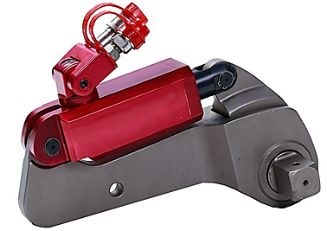

Гайковерты гидравлические со сменной головкой, серия Market, TEV...SMS

Представляем новую номенклатуру гайковертов гидравлических серий TEV...SMS с оптимальным соотношением параметров: габариты, вес, эксплуатационные характеристики, цена. Предназначены для общепромышленного применения.

Особенности гайковертов серии TEV…SMS

1. Дизайн, совмещающий современные требования эргономики и обеспечивающий надежное функционирование гайковерта.

2. Простой и надежный механизм трансмиссии (силовой передачи) легко обслуживается, гайковерт удобен и недорогой в эксплуатации.

3. Компактная встроенная реакционная опора, фиксированная в плоскости гайковерта, обеспечивает надежное восприятие нагрузки.

4. Диапазон значений крутящего момента, развиваемый данной серией гайковертов, от 485Нм до 159 355 Нм (10 моделей), максимально соответствует потребностям рынка для работы с резьбовыми соединениями с высокой эффективностью, особенно для тяжелонагруженных крепежных резьбовых изделий, применяемых в энергетике, металлургии и пр.

5. Максимальное рабочее давление 70 МПа.

6. Гидроцилиндр изготовлен из алюминиево-титанового сплава, остальные узлы, -из высокопрочной конструкционной стали.

7. Высокая точность приложения крутящего момента при затяжке, ±3%.

8. Шарнирное соединение подвода рабочей жидкости (360х180град.) позволяет ориентировать рукава высокого давления в пространстве.

9. Для исключения ошибочного подключения гайковерты снабжены разными полумуфтами для напорного и сливного рукавов.

10. Прецизионный малогабаритный храповик снабжен стопором обратного хода, что позволяет увеличить эффективность и точность приложения крутящего момента и защищает храповую муфту от повреждений при экстремальных нагрузках.

11. Быстродействующий стопорный механизм позволяет легко и быстро производить смену направления вращения приводного квадрата.

12. По запросу, поставляются сменные приводные валы с наружным шестигранником, или в виде неразъемной головки с внутренним шестигранником, удлинители реакционной опоры.

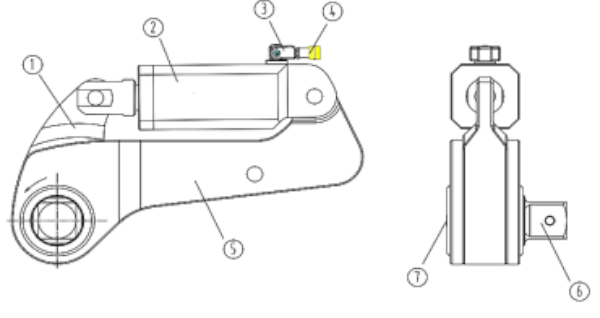

Состав гайковерта

Гайковерт состоит из следующих основных узлов: приводной кронштейн,1; гидроцилиндр, 2; шарнир подвода рабочей жидкости (360х180град.), 3; быстроразъемные соединения,4; реакционная опора, 5; приводной квадрат, 6; фиксатор приводного квадрата,7.

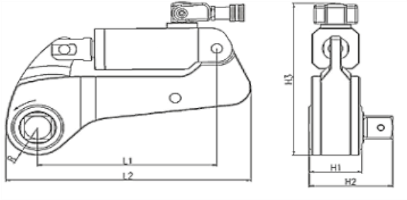

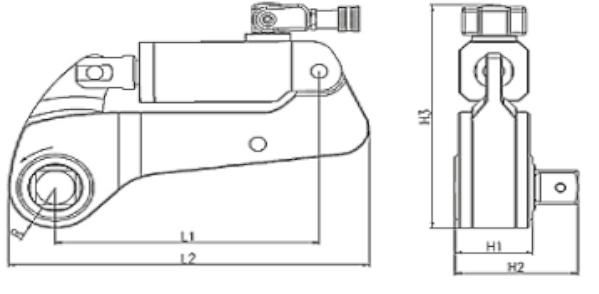

Технические характеристики
