Система синхронной затяжки резьбовых соединений для работы во взрывоопасных средах

Предназначена для синхронной затяжки резьбовых соединений в условиях взрывоопасной среды. Продукция соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Состав системы

Система состоит из следующего оборудования: четыре (или два) одновременно работающих гидравлических гайковерта кассетного, или торцевого исполнения; станция насосная с электроприводом, с электромагнитным автоматическим управлением, 4-х-постовая, взрывобезопасная; головки торцевые, ударные, взрывобезопасные из сплава Al-Cu, класс IIGaXIIIDaX требуемых типоразмеров; комплект рукавов высокого давления требуемой длины с быстроразъемными соединениями.

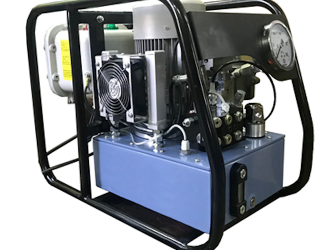

Станция насосная

Сертификат соответствия ТР ТС 012/2011 №ЕАЭС RU С-RU.АЖ38.В.00270/20. Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты IIGcIIBT4X. Уровень защиты от внешних факторов IP55.

Станция насосная, ВНЭА-2010-Б4-Х, с электроприводом, взрывобезопасная, класс взрывозащиты IIGcIIBT4X, 4-х-постовая, автоматическая/ручная подача, макс. давление на ½ ступенях, МПа, 7/70, подача на ½ ступенях, 7,5/0,9 л/мин, полезный объем бака 10 л, 1.1 кВт, 220В, пульт ДУ, манометр, защитная рама, маслоохладитель.

Предназначена для привода до 4-х-одновременно работающих гидравлических гайковертов. Режим автоматического управления обеспечивается реле времени посредством установки требуемой длительности, в секундах, рабочего цикла. Система охлаждения — автоматическая, принудительная. Диапазон температуры окружающей среды, ºС, от -40 до +40. Габариты, мм, не более: длина Х ширина Х высота: 650х390х510. Масса (без масла), кг, 55.

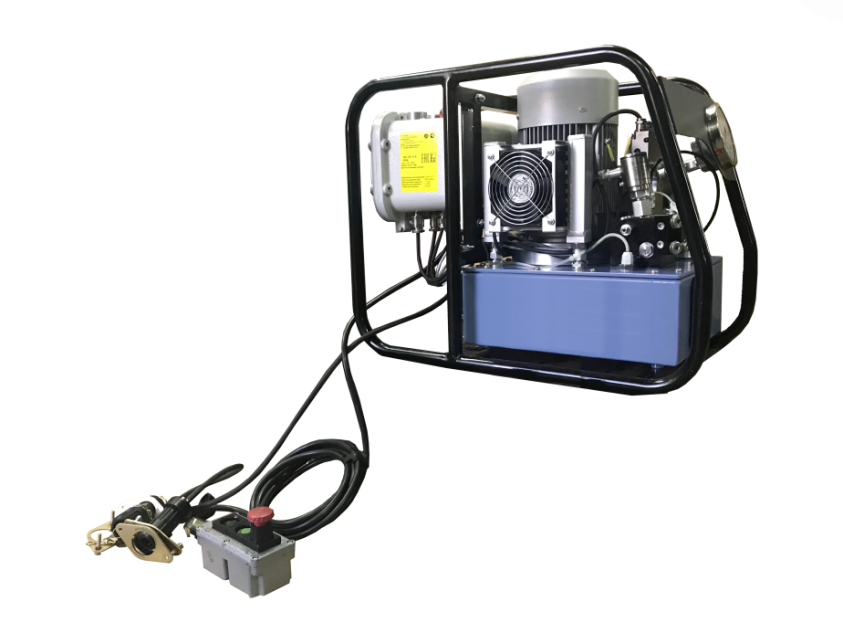

Станция насосная ВНЭА-2010-Б4-X поставляется в комплекте с взрывозащищенными электрощитом, пультом ДУ и кабелями.

Варианты применяемых гайковертов гидравлических в зависимости от требований Заказчика: подробнее по ссылке «Гайковерты гидравлические»

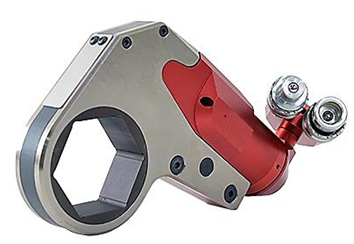

Гайковерты гидравлические кассетные, серия Evolution

Большой выбор по диапазону значений крутящего момента и размера кассеты под ключ

Модели

6 моделей; перекрывают диапазон значений крутящего момента, Нм

Размер кассеты, S, мм (под ключ)

TEV…C

От 232 до 48481

От 19 до 175

Минимальные размеры рабочей части кассеты

Модели

4 модели; перекрывают диапазон значений крутящего момента, Нм

Размер кассеты, S, мм (под ключ)

TEV…C-H

262- 23124

От 19 до 115

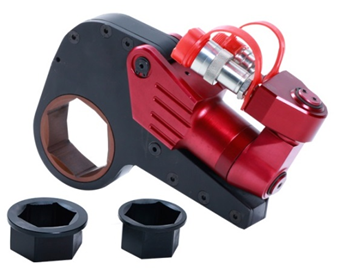

Гайковерты гидравлические кассетные, серия Market

Оптимальное соотношение параметров: габариты, вес, эксплуатационные характеристики, цена.

Модели

9 моделей; перекрывают диапазон значений крутящего момента, Нм

Размер кассеты, S, мм (под ключ)

TEV…СM

237-52088

От 36 до 145

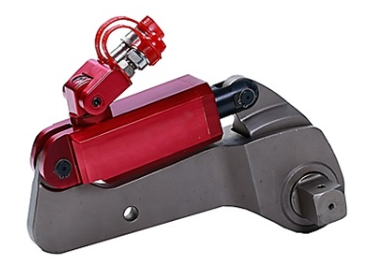

Гайковерты гидравлические со сменной головкой, серия Evolution

Большой выбор по диапазону значений крутящего момента

Модели

10 моделей; перекрывают диапазон значений крутящего момента, Нм; выходной квадрат, дюйм

Размер гайки, S, (под ключ), мм

TEV…S

От 112 до 72000, квадрат от 3/4" до 2-1/2"

От 22 до 180

Конфигурация корпуса оптимальна для эксплуатации, малые габариты и масса.

Модели

5 моделей; перекрывают диапазон значений крутящего момента, Нм; выходной квадрат, дюйм

Размер гайки, S, (под ключ), мм

TEV…SS

От 172 до 36992, квадрат от 3/4ʺ до 2-1/2"

От 24 до 145

Гайковерты гидравлические со сменной головкой, серия Market

Большой выбор по диапазону значений крутящего момента. Оптимальное соотношение параметров: габариты, вес, эксплуатационные характеристики, цена

Модель

11 моделей; перекрывают диапазон значений крутящего момента, Нм; выходной квадрат, дюйм

Размер гайки, S, (под ключ), мм

TEV…SM

От 185 до 70135, квадрат от 3/4" до 3"

От 24 до 180

Компактная встроенная реакционная опора, фиксированная в плоскости гайковерта, обеспечивает надежное восприятие нагрузки.

Диапазон значений крутящего момента максимально соответствует потребностям рынка, особенно для работы с тяжелонагруженными крепежными резьбовыми изделиями

Модель

10 моделей; перекрывают диапазон значений крутящего момента, Нм; выходной квадрат, дюйм

Размер гайки, S, (под ключ), мм

TEV…SMS

От 485 до 159355, квадрат от 1" до 4"

От 32 до ≥200
