Рукава высокого давления (РВД) – ключевой элемент гидравлических систем в различных отраслях промышленности. Для обеспечения их надежности и безопасности необходимы регулярные испытания. «Энерпром» предлагает современные и надежные испытательные стенды для РВД собственного производства, соответствующие самым высоким стандартам. У нас вы можете заказать стенд, отвечающий вашим индивидуальным требованиям и задачам.
Зачем нужны испытательные стенды для РВД?
Испытательные стенды позволяют:
- Контролировать качество: Проводить приемочные испытания при серийном производстве РВД.
- Обеспечивать безопасность: Выявлять дефекты и слабые места, предотвращая аварийные ситуации.
- Продлевать срок службы: Оптимизировать режимы эксплуатации РВД на основе результатов испытаний.
- Соответствовать требованиям: Выполнять испытания согласно нормативным документам и отраслевым стандартам.
Преимущества заказа испытательного стенда для РВД в «Энерпром»
- Индивидуальный подход: Проектируем и производим стенды с учетом ваших специфических требований.
- Современные технологии: Используем передовые решения для повышения точности и эффективности испытаний.
- Высокое качество: Применяем надежные комплектующие и материалы, гарантирующие долгий срок службы оборудования.
- Профессиональная поддержка: Предоставляем полный спектр услуг, от консультаций и проектирования до пусконаладки и технического обслуживания.
- Оптимальное соотношение цены и качества: Предлагаем конкурентоспособные цены и гибкие условия сотрудничества.
Модельный ряд и характеристики
«Энерпром» предлагает широкий спектр испытательных стендов для РВД, различающихся по своим характеристикам и функциональным возможностям. В качестве примера рассмотрим модели СИ-С-Р-АМ-250/0,15-2/0,85-К и СИ-С-Р-АМ-250/0,15-2/0,85-К-Р-САОЗк-Ос.
Стенд для испытания РВД СИ-С-Р-АМ-250/0,15-2/0,85-К: Технические характеристики и описание
СИ-С-Р-АМ-250/0,15-2/0,85-К - стенд, разработанный для проведения статических испытаний рукавов высокого давления при их серийном производстве.
Основные технические характеристики:
|
Наименование |
Ед. изм. |
Значение |
|
НАСОСНАЯ СТАНЦИЯ |
||
|
Подача при высоком/низком давлении |
л/мин |
0,15/0,85 |
|
Давление высокое/низкое |
МПа |
250/2 |
|
Тип привода |
Пневматический |
|
|
Давление воздуха |
бар |
8,3 |
|
Расход воздуха |
м3/мин |
1-1,2 |
|
Объем гидробака номинальный |
л |
30 |
|
Рабочая жидкость |
Вода техническая |
|
|
Диапазон рабочих температур |
°С |
от +2 до +40 |
|
ИСПЫТАТЕЛЬНАЯ КАМЕРА |
||
|
Размеры испытательной камеры (ДхШхВ) |
мм |
1600х825х385 |
|
Глубина испытательной камеры |
мм |
610 |
|
Угол открытия крышки испытательной камеры |
град |
100 |
|
Количество отверстий в коллекторах (напорном/сливном) |
шт. |
9/9 |
|
Размер отверстий в коллекторах для подключения РВД |
- |
G1/4 |
|
СТЕНД |
||
|
Габаритные размеры (ДхШхВ) |
мм |
2050х800х1225 |
|
Масса |
кг |
343±15 |
Конструкция и принцип работы
Стенд состоит из корпуса, испытательной камеры с защитной крышкой, насосной станции и панели управления. В корпусе расположен поддон для сбора рабочей жидкости.
Принцип работы основан на создании давления рабочей жидкости (обычно технической воды или специальной гидравлической жидкости) внутри испытываемого РВД. Контроль давления осуществляется с помощью манометра и регулятора давления. Испытательная камера обеспечивает безопасность оператора во время испытаний.

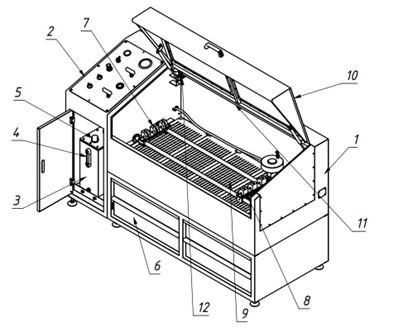

Рис.1: Основные компоненты стенда СИ-С-Р-АМ-250/0,15-2/0,85-К

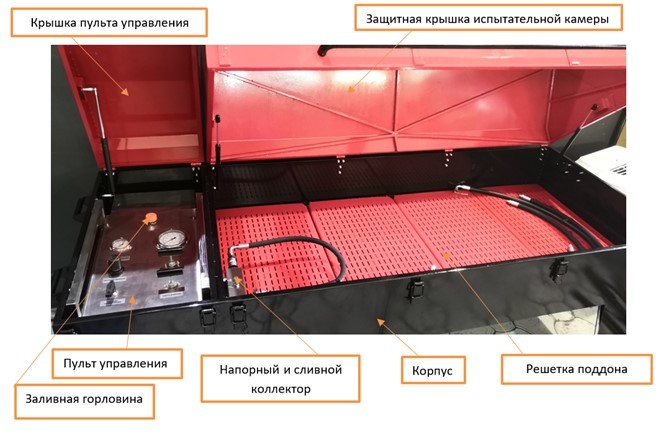

Основные компоненты:
- Пульт управления
- Заливная горловина
- Напорный и сливной коллектор
- Корпус
- Решетка поддона
- Крышка пульта управления
- Защитная крышка испытательной камеры
- БРС для подключения РВД
Безопасность:
Стенд оснащен системой безопасности, включающей защитную крышку испытательной камеры и предохранительный клапан. Необходимо строго соблюдать правила эксплуатации и техники безопасности при работе с оборудованием высокого давления.

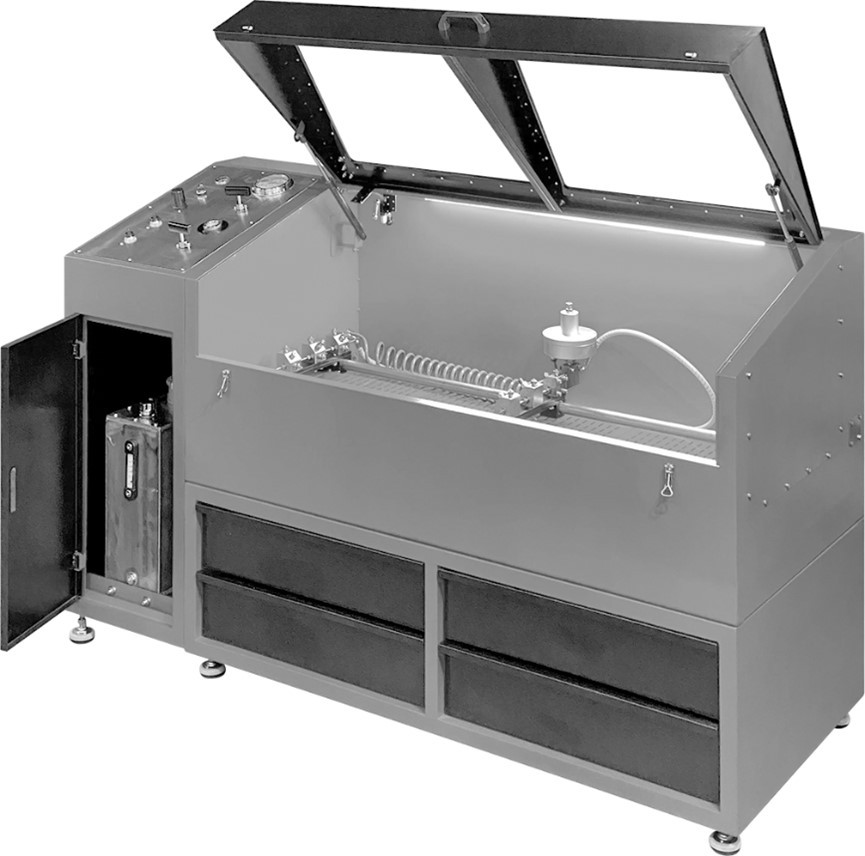

Стенд для испытания РВД СИ-С-Р-АМ-250/0,15-2/0,85-К-Р-САОЗк-Ос: Технические характеристики и описание (премиум класс)
|
Наименование |
Ед. изм. |
Значение |
|
НАСОСНАЯ СТАНЦИЯ |
|
|
|
Подача |
л/мин |
0,15-0,85 |
|
Максимальное давление |
МПа |
250 |
|
Тип привода |
|
Пневматический |
|
Давление воздуха максимальное |
бар |
8,3 |
|
Расход воздуха |
м3/мин |
1-1,2 |
|
Объем гидробака номинальный |
л |
30 |
|
Рабочая жидкость |
|
Вода техническая ГОСТ 17.1.1.04-80, ВМГ3 ТУ38 101479-00; МГЕ-10А ОСТ 38 01281-82 |
|
Диапазон рабочих температур |
°С |
от +2 до +40 |
|
ИСПЫТАТЕЛЬНАЯ КАМЕРА |
|
|
|
Размеры испытательной камеры, номинальные (ДхШхВср) |
мм |
1590х790х480 (среднее значение) |
|
Глубина испытательной камеры |
мм |
610 |
|
Угол открытия крышки испытательной камеры |
град |
90±10 |
|
Количество отверстий в коллекторах (напорном и сливных) для подключения РВД |
шт. |
9/9 |
|
Размер отверстий в коллекторах для подключения РВД |
- |
9/16-18 UNF |
|
СТЕНД |
|
|
|
Габаритные размеры (ДхШхВ) |
мм |
2050х800х1225 |
|
Масса |
кг |
343 |
Как заказать испытательный стенд для РВД?
Чтобы заказать испытательный стенд для РВД, свяжитесь с нашими специалистами по телефону или электронной почте. Мы поможем вам подобрать оптимальную модель, разработать индивидуальное решение и предоставим подробную информацию о ценах и сроках поставки.
Преимущества работы с “Энерпром”:
- Гарантия качества: Мы уверены в надежности нашего оборудования и предоставляем гарантию на все изделия.
- Техническая поддержка: Оказываем квалифицированную техническую поддержку на протяжении всего срока эксплуатации.
- Быстрая доставка: Организуем доставку оборудования в любую точку России и СНГ.
Заключение
Испытательные стенды для РВД от «Энерпром» – это надежное и эффективное решение для контроля качества и обеспечения безопасности гидравлических систем. Обратитесь к нам, и мы поможем вам выбрать оборудование, которое будет полностью соответствовать вашим потребностям!
