Гайковерты гидравлические, серии TEV-SS и TEV-C-H
Гайковерты гидравлические, серии TEV-SS и TEV-C-H
Особенности гайковертов серий TEV-SS и TEV-C-H
Оптимальное соотношение параметров: габариты, вес, эксплуатационные характеристики, цена.
Встроенный гаситель защищает корпус, храповую муфту от повреждений при динамических нагрузках в процессе работы с резьбовым соединением.
Сферическая опора системы «рычаг-поршень» – в случае нештатных ситуаций (перегрузка и пр), поршень автоматически отсоединяется от рычага и соединяется снова. Отсутствуют соединения, подверженные риску механического повреждения.
Компактный по ширине, легкий и высокопрочный корпус из алюминиево-титанового сплава.
Автоматический предохранительный клапан.
Облегченный цилиндр повышенной безопасности.
Сферическое соединение рычага с храповым механизмом обеспечивает оптимальную передачу создаваемого крутящего момента.
Храповой механизм с мелким зубчатым зацеплением, с большим сроком службы.
Шарнирное соединение подвода рабочей жидкости (360х180град. у серии TEV-SS; 360х360 град. у серии TEV-C-H) позволяет ориентировать рукава высокого давления в пространстве.
Поставляются в удобном и прочном пластиковом кейсе.
Предназначены для обслуживания резьбовых соединений с высокой точностью при затяжке, ±3%.
Стопор обратного хода позволяет увеличить эффективность и точность приложения крутящего момента.

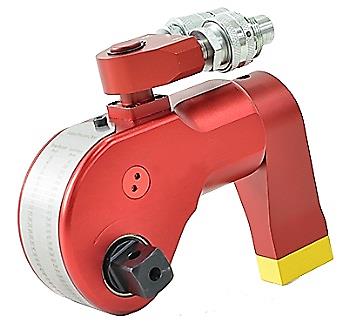

Серия TEV-SS
Опорный рычаг, поворачивающийся на 360° и фиксирующийся в различных положениях, изготовлен в оптимальном для применения дизайне.
Смена положения выдвижного присоединительного квадрата для изменения направления вращения (закручивание, откручивание).
Конфигурация корпуса оптимальна для эксплуатации, малые габариты и масса.
Таблица соответствия давление рабочей жидкости -крутящий момент нанесена лазером на корпусе гайковерта.

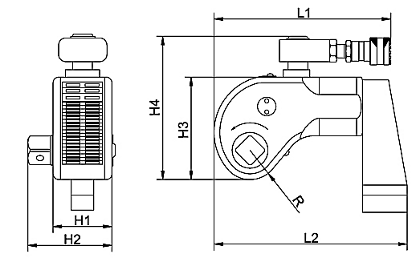

Технические характеристики гайковертов серии TEV-SS
|
Модель |
Крутящий момент, Нм |
Выходной квадрат, дюйм |
Размер головок под ключ, мм |
Масса, кг |
Габариты, мм |
||||||
|
L1 |
L2 |
H1 |
H2 |
H3 |
H4 |
R |
|||||
|
TEV-17SS |
172-1727 |
3/4ʺ |
24-55 |
1,9 |
129 |
167 |
51 |
73 |
90 |
131 |
25 |
|
TEV-45SS |
452-4529 |
1ʺ |
34-75 |
4,8 |
167 |
218 |
68 |
98 |
121 |
170 |
34 |
|
TEV-100SS |
1006-10064 |
1- 1/2ʺ |
46-95 |
9 |
223 |
293 |
92 |
135 |
163 |
211 |
46 |
|
TEV-150SS |
1497-14974 |
1- 1/2ʺ |
55-105 |
14,8 |
246 |
323 |
100 |
141 |
177 |
225 |
50 |
|
TEV-370SS |
3699-36992 |
2- 1/2ʺ |
75-145 |
32,5 |
329 |
432 |
137 |
204 |
240 |
288 |
66 |

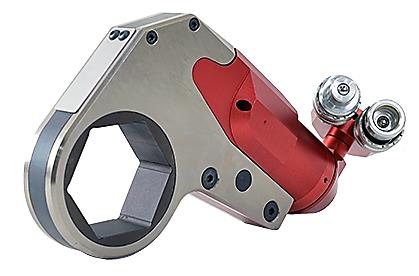

Серия TEV-C-H
Технические характеристики гайковертов серии TEV-C-H
|
Модель |
Крутящий момент, Нм |
Размер кассеты под ключ, мм |
Масса силового модуля, кг |
Масса кассеты, кг |
Габариты, мм |
|||||
|
L |
H1 |
H2 |
W1 |
W2 |
А |
|||||
|
TEV-30C-H |
262-2625 |
19-46 |
1,4 |
2 |
193 |
125 |
97 |
32 |
51 |
10-15 |
|
306-3068 |
50-60 |
193 |
136 |
108 |
32 |
51 |
10-11 |
|||
|
TEV-60C-H |
537-5372 |
27-65 |
2,3 |
2,5 |
250 |
158 |
125 |
41 |
64 |
11-19 |
|
603-6037 |
70-80 |
250 |
169 |
136 |
41 |
64 |
11,7-12 |
|||
|
TEV-144C-H |
1173-11737 |
50-80 |
3,8 |
6 |
310 |
189 |
157 |
52 |
78 |
15-15,2 |
|
1434-14349 |
85-105 |
310 |
214 |
182 |
52 |
78 |
16-22 |
|||
|
TEV-231C-H |
2121-21216 |
70-100 |
6,4 |
12 |
378 |
223 |
191 |
64 |
97 |
18-21 |
|
2312-23124 |
105-115 |
378 |
236 |
204 |
64 |
97 |
18-24 |
|||
Технические характеристики кассет гайковертов серии TEV-C-H
|
TEV-30C-H |
TEV-60C-H |
TEV-144C-H |
TEV-231C-H |
||||||||
|
Модель кассеты |
R мм |
А мм |
Модель кассеты |
R мм |
А мм |
Модель кассеты |
R мм |
А мм |
Модель кассеты |
R мм |
А мм |
|
СК19300 |
26 |
15 |
СК27600 |
35 |
19 |
СК501400 |
44 |
15 |
СК702300 |
59 |
18 |
|
СК22300 |
26 |
14 |
СК30600 |
35 |
17 |
СК551400 |
47 |
15 |
СК752300 |
62 |
18 |
|
СК27300 |
26 |
11 |
СК32600 |
35 |
16 |
СК601400 |
50 |
15 |
СК802300 |
65 |
18 |
|
СК30300 |
28 |
11 |
СК34600 |
35 |
16 |
СК651400 |
53 |
15 |
СК852300 |
68 |
21 |
|
СК32300 |
28 |
10 |
СК36600 |
35 |
14 |
СК701400 |
56 |
15 |
СК902300 |
71 |
18 |
|
СК34300 |
31 |
11 |
СК41600 |
35 |
11 |
СК751400 |
58 |
15 |
СК952300 |
77 |
21 |
|
СК36300 |
31 |
10 |
СК46600 |
37 |
11 |
СК801400 |
61 |
15 |
СК1002300 |
77 |
18 |
|
СК41300 |
34 |
10 |
СК50600 |
41 |
12 |
СК851400 |
66 |
16 |
СК1052300 |
79 |
18 |
|
СК46300 |
37 |
10 |
СК55600 |
44 |
13 |
СК901400 |
69 |
16 |
СК1102300 |
87 |
24 |
|
СК50300 |
40 |
11 |
СК60600 |
47 |
12 |
СК951400 |
71 |
16 |
СК1152300 |
87 |
21 |
|
СК55300 |
42 |
11 |
СК65600 |
50 |
12 |
СК1001400 |
77 |
22 |
|
|
|
|
СК60300 |
50 |
10 |
СК70600 |
52 |
12 |
СК1051400 |
77 |
19 |
|
|
|
|
|
|
|
СК75600 |
56 |
12 |
|
|
|
|
|
|
|
|
|
|
СК80600 |
58 |
12 |
|
|
|
|
|
|
Принадлежности к кассетам гайковертов серии TEV-C-H
|
Принадлежности к кассетам дляTEV-30С-Н |
Принадлежности к кассетам для TEV-60С-Н |
||
|
ГС2719-300 |
Сменная вставка для кассет 27/19 мм |
ГС3227-600 |
Сменная вставка для кассет 32/27 мм |
|
ГС2722-300 |
Сменная вставка для кассет 27/22 мм |
ГС3427-600 |
Сменная вставка для кассет 34/27 мм |
|
ГС3019-300 |
Сменная вставка для кассет 30/19 мм |
ГС3627-600 |
Сменная вставка для кассет 36/27 мм |
|
ГС3022-300 |
Сменная вставка для кассет 30/22 мм |
ГС3630-600 |
Сменная вставка для кассет 36/30 мм |
|
ГС3227-300 |
Сменная вставка для кассет 32/27 мм |
ГС4127-600 |
Сменная вставка для кассет 41/27 мм |
|
ГС3222-300 |
Сменная вставка для кассет 32/22 мм |
ГС4130-600 |
Сменная вставка для кассет 41/30 мм |
|
ГС3419-300 |
Сменная вставка для кассет 34/19 мм |
ГС4132-600 |
Сменная вставка для кассет 41/32 мм |
|
ГС3422-300 |
Сменная вставка для кассет 34/22 мм |
ГС4630-600 |
Сменная вставка для кассет 46/30 мм |
|
ГС3427-300 |
Сменная вставка для кассет 34/27 мм |
ГС4632-600 |
Сменная вставка для кассет 46/32 мм |
|
ГС3630-300 |
Сменная вставка для кассет 36/30 мм |
ГС4636-600 |
Сменная вставка для кассет 46/36 мм |
|
ГС3627-300 |
Сменная вставка для кассет 36/27 мм |
ГС5032-540 |
Сменная вставка для кассет 50/32 мм |
|
ГС4132-300 |
Сменная вставка для кассет 41/32 мм |
ГС5036-600 |
Сменная вставка для кассет 50/36 мм |
|
ГС4130-300 |
Сменная вставка для кассет 41/30 мм |
ГС5041-600 |
Сменная вставка для кассет 50/41 мм |
|
ГС4127-300 |
Сменная вставка для кассет 41/27 мм |
ГС5536-600 |
Сменная вставка для кассет 55/36 мм |
|
ГС4636-300 |
Сменная вставка для кассет 46/36 мм |
ГС5541-600 |
Сменная вставка для кассет 55/41 мм |
|
ГС4632-300 |
Сменная вставка для кассет 46/32 мм |
ГС5546-600 |
Сменная вставка для кассет 55/46 мм |
|
ГС4630-300 |
Сменная вставка для кассет 46/30 мм |
ГС6041-600 |
Сменная вставка для кассет 60/41 мм |
|
ГС5041-300 |
Сменная вставка для кассет 50/41 мм |
ГС6046-600 |
Сменная вставка для кассет 60/46 мм |
|
ГС5036-300 |
Сменная вставка для кассет 50/36 мм |
ГС6050-600 |
Сменная вставка для кассет 60/50 мм |
|
ГС5032-300 |
Сменная вставка для кассет 50/32 мм |
ГС6546-600 |
Сменная вставка для кассет 65/46 мм |
|
ГС5546-300 |
Сменная вставка для кассет 55/46 мм |
ГС6550-600 |
Сменная вставка для кассет 65/50 мм |
|
ГС5541-300 |
Сменная вставка для кассет 55/41 мм |
ГС6555-600 |
Сменная вставка для кассет 65/55 мм |
|
ГС5536-300 |
Сменная вставка для кассет 55/36 мм |
ГС7050-600 |
Сменная вставка для кассет 70/50 мм |
|
ГС6050-300 |
Сменная вставка для кассет 60/50 мм |
ГС7055-600 |
Сменная вставка для кассет 70/55 мм |
|
ГС6046-300 |
Сменная вставка для кассет 60/46 мм |
ГС7060-600 |
Сменная вставка для кассет 70/60 мм |
|
ГС6041-300 |
Сменная вставка для кассет 60/41 мм |
ГС7555-600 |
Сменная вставка для кассет 75/55 мм |
|
К27300 |
Стопорное кольцо |
ГС7560-600 |
Сменная вставка для кассет 75/60 мм |
|
К30300 |
Стопорное кольцо |
ГС7565-600 |
Сменная вставка для кассет 75/65 мм |
|
К32300 |
Стопорное кольцо |
ГС8060-600 |
Сменная вставка для кассет 80/60 мм |
|
К34300 |
Стопорное кольцо |
ГС8065-600 |
Сменная вставка для кассет 80/65 мм |
|
К36300 |
Стопорное кольцо |
ГС8070-600 |
Сменная вставка для кассет 80/70 мм |
|
К41300 |
Стопорное кольцо |
К32600 |
Стопорное кольцо |
|
К46300 |
Стопорное кольцо |
К34600 |
Стопорное кольцо |
|
К50300 |
Стопорное кольцо |
К36600 |
Стопорное кольцо |
|
К55300 |
Стопорное кольцо |
К41600 |
Стопорное кольцо |
|
К60300 |
Стопорное кольцо |
К46600 |
Стопорное кольцо |
|
|
|
К50600 |
Стопорное кольцо |
|
|
|
К55600 |
Стопорное кольцо |
|
|
|
К60600 |
Стопорное кольцо |
|
|
|
К65600 |
Стопорное кольцо |
|
|
|
К70600 |
Стопорное кольцо |
|
|
|
К75600 |
Стопорное кольцо |
|
|
|
К80600 |
Стопорное кольцо |
|
Принадлежности к кассетам дляTEV-144С-Н |
Принадлежности к кассетам для TEV-231С-Н |
||
|
ГС6050-1400 |
Сменная вставка для кассет 60/50 мм |
ГС7555-2300 |
Сменная вставка для кассет 75/55 мм |
|
ГС6550-1400 |
Сменная вставка для кассет 65/50 мм |
ГС7560-2300 |
Сменная вставка для кассет 75/60 мм |
|
ГС6555-1400 |
Сменная вставка для кассет 65/55 мм |
ГС7565-2300 |
Сменная вставка для кассет 75/65 мм |
|
ГС7050-1400 |
Сменная вставка для кассет 70/50 мм |
ГС8070-2300 |
Сменная вставка для кассет 80/70 мм. |
|
ГС7055-1400 |
Сменная вставка для кассет 70/55 мм |
ГС8065-2300 |
Сменная вставка для кассет 80/65 мм |
|
ГС7060-1400 |
Сменная вставка для кассет 70/60 мм |
ГС8060-2300 |
Сменная вставка для кассет 80/60 мм |
|
ГС7555-1400 |
Сменная вставка для кассет 75/55 мм |
ГС8565-2300 |
Сменная вставка для кассет 85/65 мм |
|
ГС7560-1400 |
Сменная вставка для кассет 75/60 мм |
ГС8570-2300 |
Сменная вставка для кассет 85/70 мм |
|
ГС7565-1400 |
Сменная вставка для кассет 75/65 мм |
ГС8575-2300 |
Сменная вставка для кассет 85/75 мм |
|
ГС8060-1400 |
Сменная вставка для кассет 80/60 мм |
ГС9070-2300 |
Сменная вставка для кассет 90/70 мм |
|
ГС8065-1400 |
Сменная вставка для кассет 80/65 мм |
ГС9075-2300 |
Сменная вставка для кассет 90/75 мм |
|
ГС8070-1400 |
Сменная вставка для кассет 80/70 мм |
ГС9080-2300 |
Сменная вставка для кассет 90/80 мм |
|
ГС8565-1400 |
Сменная вставка для кассет 85/65 мм |
ГС9575-2300 |
Сменная вставка для кассет 95/75 мм |
|
ГС8570-1400 |
Сменная вставка для кассет 85/70 мм |
ГС9580-2300 |
Сменная вставка для кассет 95/80 мм |
|
ГС8575-1400 |
Сменная вставка для кассет 85/75 мм |
ГС9585-2300 |
Сменная вставка для кассет 95/85 мм |
|
ГС9070-1400 |
Сменная вставка для кассет 90/70 мм |
ГС10080-2300 |
Сменная вставка для кассет 100/80 мм |
|
ГС9075-1400 |
Сменная вставка для кассет 90/75 мм |
ГС10085-2300 |
Сменная вставка для кассет 100/85 мм |
|
ГС9080-1400 |
Сменная вставка для кассет 90/80 мм |
ГС10090-2300 |
Сменная вставка для кассет 100/90 мм |
|
ГС9575-1400 |
Сменная вставка для кассет 95/75 мм |
ГС10585-2300 |
Сменная вставка для кассет 105/85 мм |
|
ГС9580-1400 |
Сменная вставка для кассет 95/80 мм |
ГС10590-2300 |
Сменная вставка для кассет 105/90 мм |
|
ГС9585-1400 |
Сменная вставка для кассет 95/85 мм |
ГС10595-2300 |
Сменная вставка для кассет 105/95 мм |
|
ГС10080-1400 |
Сменная вставка для кассет 100/80 мм |
ГС110100-2300 |
Сменная вставка для кассет 110/100 мм |
|
ГС10085-1400 |
Сменная вставка для кассет 100/85 мм |
ГС11090-2300 |
Сменная вставка для кассет 110/90 мм |
|
ГС10090-1400 |
Сменная вставка для кассет 100/90 мм |
ГС11095-2300 |
Сменная вставка для кассет 110/95 мм |
|
ГС10585-1400 |
Сменная вставка для кассет 105/85 мм |
ГС115105-2300 |
Сменная вставка для кассет 115/105 мм |
|
ГС10590-1400 |
Сменная вставка для кассет 105/90 мм |
ГС115100-2300 |
Сменная вставка для кассет 115/100 мм |
|
ГС10595-1400 |
Сменная вставка для кассет 105/95 мм |
ГС11595-2300 |
Сменная вставка для кассет 115/95 мм |
|
К601400 |
Стопорное кольцо |
К752300 |
Стопорное кольцо |
|
К651400 |
Стопорное кольцо |
К802300 |
Стопорное кольцо |
|
К701400 |
Стопорное кольцо |
К852300 |
Стопорное кольцо |
|
К751400 |
Стопорное кольцо |
К902300 |
Стопорное кольцо |
|
К801400 |
Стопорное кольцо |
К952300 |
Стопорное кольцо |
|
К851400 |
Стопорное кольцо |
К1002300 |
Стопорное кольцо |
|
К901400 |
Стопорное кольцо |
К1052300 |
Стопорное кольцо |
|
К951400 |
Стопорное кольцо |
К1102300 |
Стопорное кольцо |
|
К1001400 |
Стопорное кольцо |
К1152300 |
Стопорное кольцо |
|
К1051400 |
Стопорное кольцо |
|
|
Пожалуйста, укажите интересующие Вас модели в сообщении и наши менеджеры с Вами свяжутся в ближайшее время.
