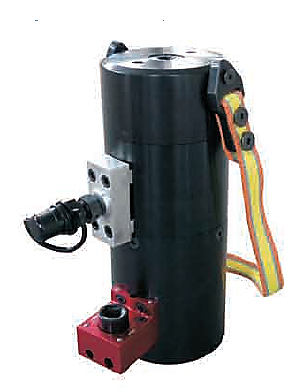

Домкраты тензорные (шпильконатяжители), многоступенчатые, серия ДТГ…ММ

Ваш персональный менеджер: Виктор:

Предназначены для сборки и разборки резьбовых соединений при больших требуемых усилиях затяжки с применением высокопрочных болтов до класса 10,9 в условиях открытого по высоте, но ограниченного в радиальном направлении рабочего пространства.

Используется в сборке, монтаже и техническом обслуживании машин и оборудования в металлургии, машиностроении, химической промышленности, энергетике, судостроении, горнодобывающей отрасли и т.п. Максимальное рабочее давление:150 МПа.

Тензорные домкраты серии ДТГ…ММ в стандартном исполнении выполнены с глянцевой полированной поверхностью.

Высокая скорость работы инструмента. При сбросе гидравлического давления встроенное автоматическое устройство возвращает поршень в исходное положение, что значительно снижает трудоемкость работ.

Ускорение сборки: при установке тензорного домкрата поворотная втулка автоматически регулирует свое положение на гайке.
Рассчитанный на тяжелые условия эксплуатации прямой редукторный привод (1/2") приводит в действие внутреннюю муфту, которая замыкает в себе гайку. В результате гайку можно с легкостью поворачивать в необходимом направлении при помощи ручного храпового ключа.

Индикатор хода поршня, красная линия, предупреждает о недопустимости превышения нормативного хода.

Домкрат оснащен одним портом с полумуфтой БРС «ниппель» (в корпусе внутренняя резьба G1/4), что обеспечивает подключение к источнику гидравлического давления.

Для создания системы 4-х-домкратов при выполнении синхронной затяжки крепежа применить параллельную схему подключения тензорных домкратов с использованием 5-ти-портового линейного распределителя с комплектом полумуфт БРС «ниппель».

Длина выступающей над гайкой части шпильки должна быть не менее одного диаметра шпильки.

Технические характеристики

Артикул	Макс. рабочее усилие, тс/кН при давлении 150 МПа	Резьба на шпильке, мм	Размер гайки под ключ, S, мм	D₂	D₃	H₁	H₂	H₃	Масса, кг
ДТГ20-20ММ	20,4/200	М20×2.5	30	44	59	6	19	182	4
ДТГ30-24ММ	29,6/290	М24×3	36	51	65	8	24	188	5
ДТГ39-27ММ	38,8/380	М27×3	41	56	73	10	25	192	6,5
ДТГ47-30ММ	47/460	М30×3,5	46	62	79	12	27	198	7,8
ДТГ58-33ММ	58/570	М33×3,5	50	67	84	14	29	240	11
ДТГ68-36ММ	68,3/670	М36×4	55	72	90	16	32	248	13
ДТГ82-39ММ	81,6/800	М39×4	60	78	98	18	34	253	15
ДТГ94-42ММ	93,8/920	М42×4,5	65	84	107	20	37	256	19
ДТГ110-45ММ	110/1080	М45×4.5	70	90	112	22	39	260	21
ДТГ124-48ММ	124,4/1220	М48×5	75	95	123	24	42	268	26
ДТГ148-52ММ	148/1450	М52×5	80	103	129	28	46	288	30
ДТГ171-56ММ	171,4/1680	М56×5,5	85	107	136	31	49	328	38
ДТГ205-60ММ	205/2010	М60×5,5	90	115	146	34	52	330	45
ДТГ225-64ММ	225,4/2210	М64×6	95	121	155	37	55	346	53
ДТГ265-68ММ	265/2600	М68×6	100	127	164	40	58	358	61
ДТГ294-72ММ	293,8/2880	М72×6	105	131	177	44	62	378	74
ДТГ339-76ММ	338,6/3320	М76×6	110	137	183	46	66	385	81
ДТГ368-80ММ	368/3610	М80×6	115	143	203	50	68	414	107
ДТГ474-90ММ	474/4650	М90×6	130	161	232	58	77	446	150
ДТГ595-100ММ	594,7/5830	М100×6	145	179	252	66	85	487	194

*) В комплекте поставки один комплект уплотнений.

Домкраты тензорные (шпильконатяжители), многоступенчатые, серия ДТГ…ММ

Технические характеристики

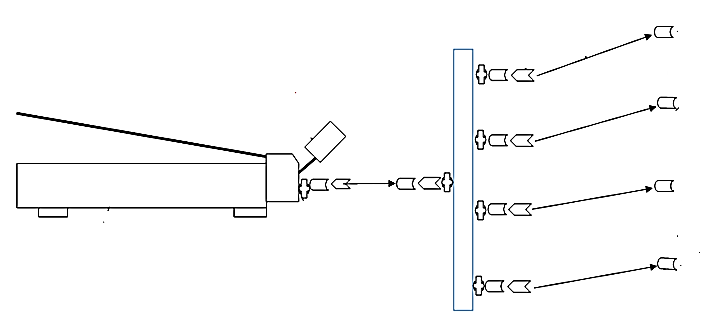

Рекомендуемая схема подключения 4-х-тензорных домкратов
