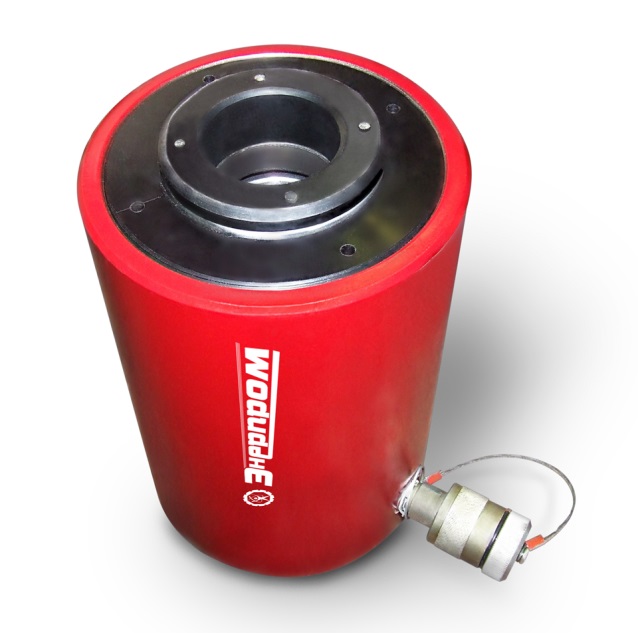

Домкраты гидравлические с полым штоком ДП*П(Г)
Домкраты гидравлические с полым штоком используются для натяжения стержневой (гладкой, периодического, винтового профиля) и канатной арматуры в работах по пост/преднапряжению железобетонных конструкций; для запрессовки и выпрессовки деталей, установленных с натягом; в испытательном оборудовании; для подъема и перемещения грузов с применением винтовой арматуры, для натяжения вант и т.д.
Доступно два варианта исполнения домкратов с полым штоком:
- ДП…П… одностороннего действия, с пружинным возвратом штока;
- ДП…Г… двустороннего действия с гидравлическим возвратом штока.
Гидравлические домкраты ДП*П(Г) с полым штоком предназначены для работы в любом пространственном положении.
Технические характеристики домкратов с полым штоком
*Размеры домкратов изложены справочно. При заказе подлежат уточнению.
*) B-размер по ручкам для переноски, D-диаметр корпуса домкрата, L-размер по полумуфтам БРС, H-высота домкрата в исходном положении.
|
Модель |
Усилие, тс |
Ход поршня, мм |
Рабочий объем, см3 |
Диаметр отверстия в штоке, мм |
Диаметр опоры штока, мм |
Габариты*, мм, B/DхLхH |
Масса, кг |
Домкраты с полым штоком с пружинным возвратом |
|||||||
|
ДП15П50 |
15 |
50 |
112 |
М27х2(28) |
60 |
-/80х144х171 |
5,3 |
|
ДП15П75 |
15 |
75 |
170 |
М27х2(28) |
60 |
-/80х137х196 |
5,7 |
|
ДП20П50 |
20 |
50 |
182 |
27 |
55 |
-/98х175х235 |
10,6 |
|
ДП20П100 |
20 |
100 |
292 |
27 |
54 |
-/98хLх223 |
10 |
|
ДП20П150 |
20 |
150 |
546 |
27 |
55 |
-/98х175х335 |
14 |
|
ДП30П50 |
30 |
50 |
239 |
33 |
63 |
-/114хLх180 |
9 |
|
ДП30П63 |
30 |
63 |
280 |
32 |
60 |
-/100х157х184 |
7,6 |
|
ДП30П100 |
30 |
100 |
477 |
33 |
63 |
-/114хLх246 |
14,5 |
|
ДП50П40 |
50 |
40 |
300 |
43 |
85 |
-/150х239х165 |
18 |
|
ДП50П75 |
50 |
75 |
570 |
54 |
85 |
239/159х232х235 |
28 |
|
ДП60П50 |
60 |
50 |
402 |
54 |
91 |
-/158хLх247 |
30,2 |
|
ДП60П100 |
60 |
100 |
803 |
54 |
91 |
-/158хLх304 |
36,2 |
|
ДП100П75 |
100 |
75 |
1154 |
80 |
132 |
300/216х300х262 |
51 |
Домкраты с полым штоком с гидравлическим возвратом |
|||||||
|
ДП10Г250 |
10 |
250 |
400 |
20 |
40 |
-/70х147х400 |
10 |
|
ДП30Г150 |
30 |
150 |
660 |
33 |
65 |
-/120х197х320 |
22,1 |
|
ДП30Г200 |
30 |
200 |
880 |
33 |
65 |
-/120х197х370 |
24,6 |
|
ДП30Г250 |
30 |
250 |
1100 |
33 |
65 |
-/120х197х420 |
28,1 |
|
ДП50Г50 |
50 |
50 |
380 |
33 |
65 |
-/139х234х153 |
15,8 |
|
ДП50Г150 |
50 |
150 |
1185 |
54 |
86 |
-/159х256х374 |
46 |
|
ДП50Г250 |
50 |
250 |
1970 |
54 |
86 |
266/159х256х474 |
55 |
|
ДП60Г50 |
60 |
50 |
402 |
54 |
91 |
-/158хLх202 |
24,5 |
|
ДП60Г100 |
60 |
100 |
803 |
54 |
91 |
-/158хLх252 |
31,3 |
|
ДП100Г50 |
100 |
50 |
689 |
80 |
126 |
-/212хLх207 |
44,7 |
|
ДП100Г100 |
100 |
100 |
1379 |
80 |
126 |
-/212хLх257 |
56,6 |
|
ДП100Г150 |
100 |
150 |
2100 |
72 |
135 |
298/200х354х385 |
71 |
|
ДП100Г200 |
100 |
200 |
2800 |
72 |
135 |
298/200х354х435 |
79 |
|
ДП100Г250 |
100 |
250 |
3500 |
72 |
135 |
298/200х354х485 |
87 |
|
ДП150Г50 |
150 |
50 |
1118 |
100 |
166 |
-/258хLх217 |
69,7 |
|
ДП150Г100 |
150 |
100 |
2236 |
100 |
166 |
-/258хLх267 |
87,2 |
|
ДП200Г50 |
200 |
50 |
1436 |
120 |
191 |
-/288хLх237 |
90,9 |
|
ДП200Г100 |
200 |
100 |
2873 |
120 |
191 |
-/288хLх287 |
112 |

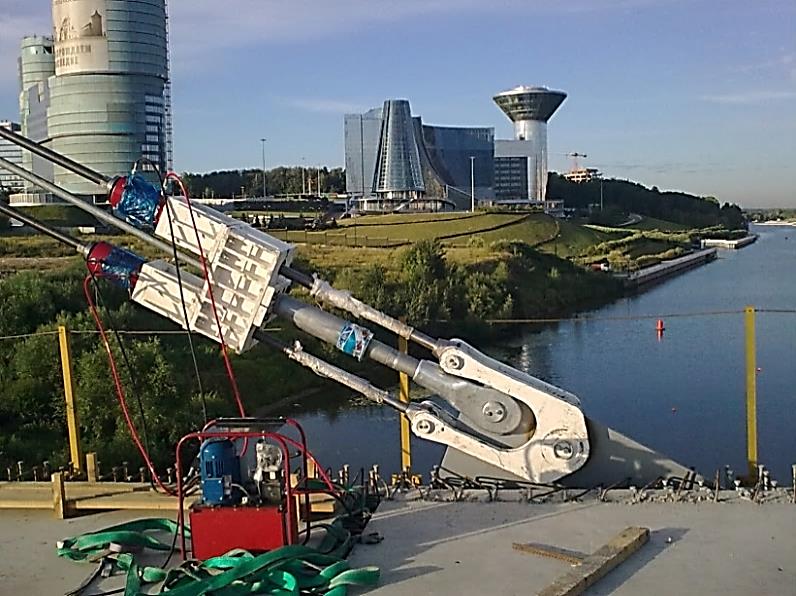

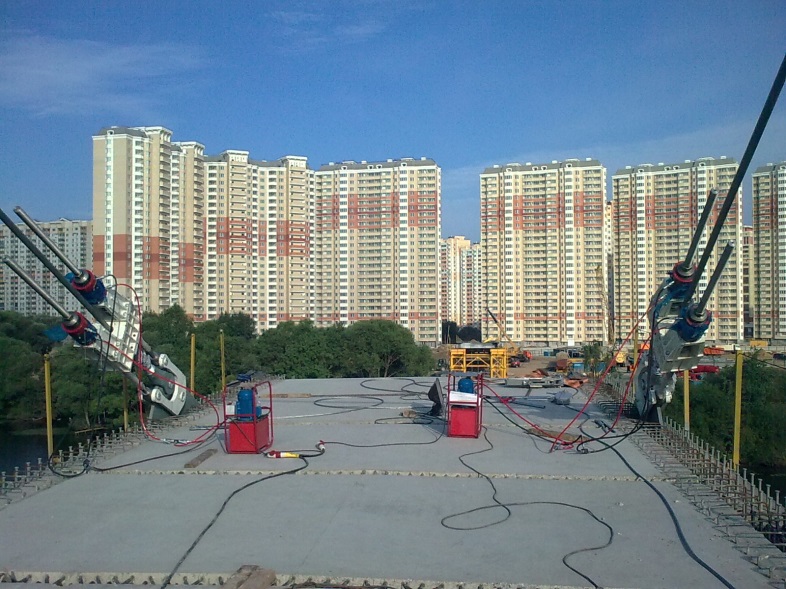

Пример применения домкратов с полым штоком
Система «Энерпром» СНК-200 натяжения вант с номинальным тянущим усилием 200 тс.
Пожалуйста, укажите интересующие Вас модели в сообщении и наши менеджеры с Вами свяжутся в ближайшее время.
