Портальная система перемещения ССД1

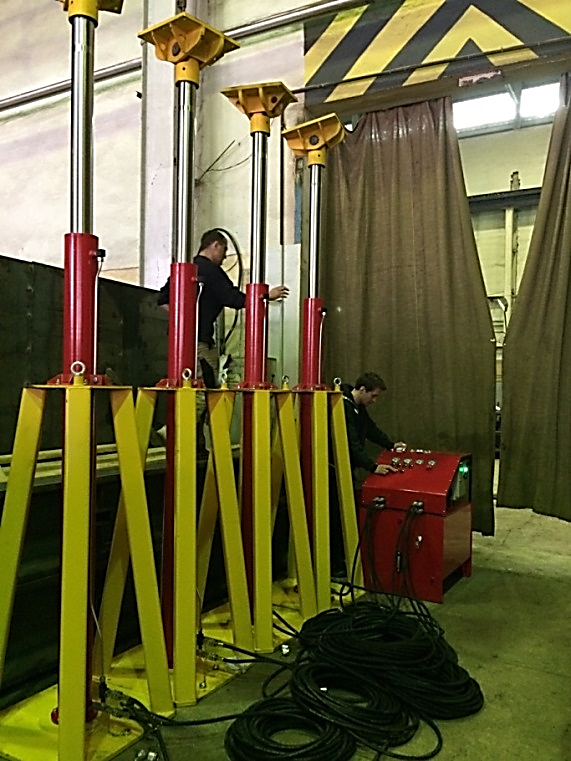

Система стоек домкратных ССД1 – портальная система перемещения, предназначенная для управляемого подъема и опускания грузов с высокой степенью точности при высоте подъема до 5768 мм.
В состав системы входят 4 гидравлические домкратные стойки с развиваемым усилием одиночной стойки 15 тс, ходом поршня 1800 мм.
Система стоек выполнена в климатическом исполнении УХЛ1 категории размещения 1 по ГОСТ 15150. Рабочая жидкость – масла всесезонные гидравлические: ВМГЗ ТУ 38.101479, МГЕ-10А ОСТ 38.01281.
Технические характеристики системы ССД1
|
Параметры |
Ед. изм. |
Система стоек |
Стойка одиночная |
|
Количество стоек в системе |
шт |
4 |
|
|
Максимальное усилие |
тс |
60 |
15 |
|
Ход поршня |
мм |
1800 |
|
|
Номинальное давление |
МПа (кгс/см2) |
16 (163) |
|
|
Объем маслобака станции насосной, номинальный |
л |
200 |
|
|
Напряжение электропитания |
- |
380V/50Hz |
|
|
Потребляемая мощность станции насосной, не более |
кВт |
4 |
|
|
Напряжение электропитания цепей управления |
- |
24V/DC |
|
|
Максимальная высота подъема * |
мм |
5768 |
|
|
Диапазон рабочих температур окружающей среды |
оС |
от минус 10 до плюс 40 |
|
|
Скорость подъема/опускания, номинальная** |
мм/с |
2,5/1,5 |
|
|
Максимально допустимая разность высоты подъема/опускания*** |
мм |
15 |
|
|
Суммарная площадь опорной поверхности 4-х тумб |
м2 |
4 |
|
|
Масса - общая - стойка - опора - тумба - станция без масла |
кг |
4040 450 70 447 173 |
|
|
Габаритные размеры ДxШxВ (длина х ширина х высота): - стойка - тумба - станция насосная |
мм |
700х700х2295 1000х1000х1500 918х656х1030 |
|
* измеряется от пола до низа балки.
** скорость подъема/опускания настроена на предприятии – изготовителе при температуре окружающего воздуха плюс 20оС, при изменении температуры, возможно изменение скорости.
*** при разности подъема/опускания более 15мм произвести остановку и корректировку высоты.

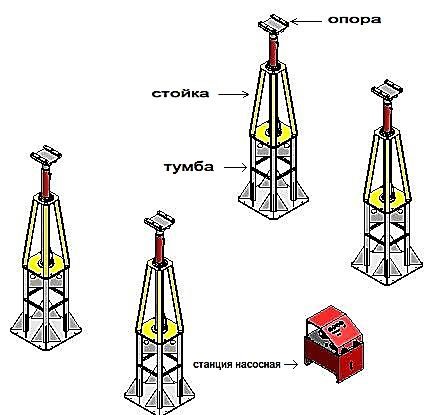

Портальная система перемещения ССД1 состоит из:
- станции насосной, предназначенной для управления работой системы стоек;
- домкратных стоек, соединенных с насосной станцией при помощи рукавов высокого давления;
- тумб, предназначенных для обеспечения необходимой высоты подъёма;
- опор, предназначенных для установки балок.
Стойка состоит из рамы и установленного в раме гидроцилиндра с гидрозамком. Для подсоединения к станции насосной служат полумуфты рукавов высокого давления.
Выполнение работ по подъему и опусканию груза
Выставить тумбы согласно плану расстановки (план расстановки определяет заказчик). При установке следить за горизонтальностью плиты тумбы, отклонение 1 мм/м. При необходимости, закрепить тумбу анкерными болтами. На тумбы установить стойки и закрепить их болтами.
Установить балки в горизонтальное положение и закрепить при помощи прижимных пластин опор.
Операции управляемого подъема и опускания груза выполнять с панели управления на насосной станции в соответствии с Руководством по эксплуатации на систему ССД1.
Комплект поставки ССД1, базовый вариант:
- Стойка, собранная с опорой, шт. 4;
- Тумба, шт. 4;
- Станция насосная, шт. 1;
- Рукава высокого давления, длина – по заказу, шт. 8;
- Крепёж, комплект, 1;
- Руководство по эксплуатации, объединенное с паспортом, экз. 1;
- Руководство по эксплуатации станции насосной, объединенное с паспортом, экз. 1.
Пожалуйста, укажите интересующие Вас модели в сообщении и наши менеджеры с Вами свяжутся в ближайшее время.
