Система надвижки моста (мостового пролета)

Система надвижки моста (мостового пролета) предназначена для выполнения задачи надвижки мостовых конструкций с применением в качестве несущих элементов высокопрочных стальных штанг посредством их экстракции с перехватами.

Гидравлические толкатели-экстракторы работают синхронно в автоматическом режиме перехвата штанг.

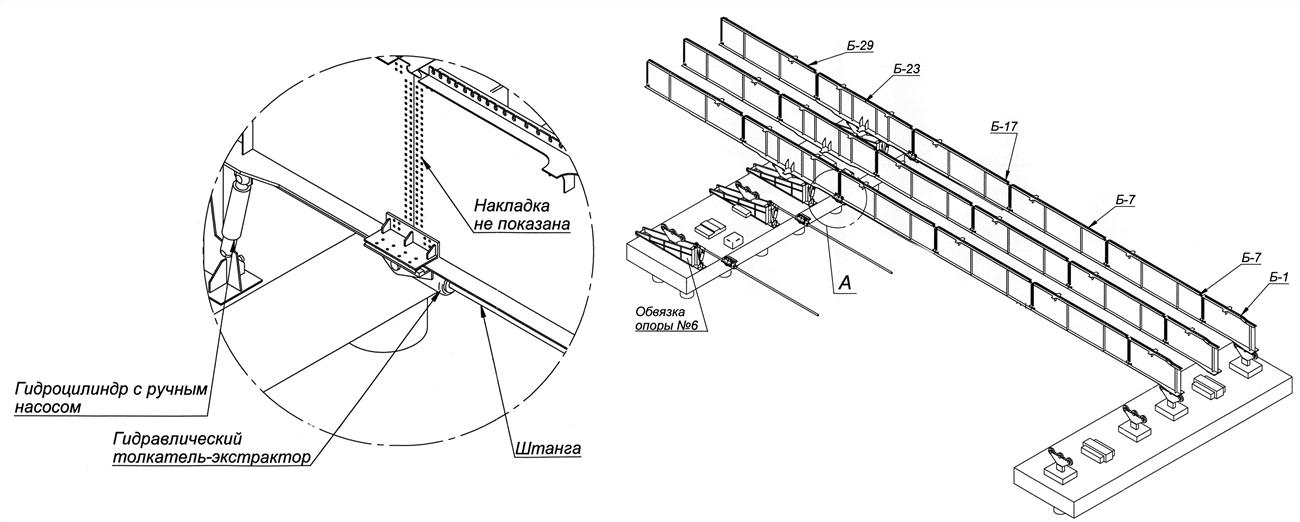

Экстракторы выполнены как гидравлические домкраты с  полым штоком, включающие установленные в конусные втулки гидравлически управляемую зажимную цангу и цангу удержания. В одной части штанг предусматриваются установочные анкера, закрепляемые на опорных рамах (обвязке мостовой опоры с которой выполняется надвижка), гидроцилиндры с ручным насосом для контроля положения штанги, другая часть штанг длиной по 13250 мм пропущенная сквозь экстракторы, свободная.

Экстракторы переуставляемые, закреплены в месте стыка надвигаемых пролетов мостовой конструкции. Опорные рамы снабжены роликами для снижения усилия сопротивления перемещению конструкции.

При подаче давления в поршневые полости экстракторов зажимная цанга захватывает штангу и мостовая конструкция перемещается на ход поршней экстракторов, при этом, цанга удержания свободно пропускает штангу.

При подаче давления в штоковые полости экстракторов цанга удержания заклинивает штангу, при этом освобождается зажимная цанга и штока экстракторов смещаются в исходное положение. Цикл перемещения повторяют.

Привод системы осуществляется от 2-х специальных двухпоточных маслостанций 2НЭЭ32-16х2И100Т1, каждая работает на два экстрактора.

Выполняют перемещение блока на 12 м, далее, переустанавливают экстракторы к месту стыка следующего блока и повторяют цикл надвижки при синхронной работе экстракторов с контролем равномерности усилий и ручной корректировкой синхронности перемещений.

Состав системы надвижки моста и технические характеристики

Домкраты гидравлические с полым штоком,– экстракторы несущих элементов (стальных штанг), 4 штуки, номинальное давление рабочей жидкости 32 МПа; номинальное усилие прямого хода 160х4=640 тс, ход поршней 300 мм, ход надвижки перехватами в автоматическом режиме до 12 м.

Расчётное усилие сопротивления при суммарном коэффициенте трения качения 0,02 и надвигаемой массе 8000 тонн составит 8000х0,02=160 тс.

Габаритные размеры экстрактора: длина 650 мм, высота 350 мм, ширина упора 400мм.

Две специальные двухпоточных насосных станции 2НЭЭ32-16х2И100Т1-В, каждая работает на два экстрактора.

Номинальное давление 32 МПа, одновременная подача в каждом из двух потоков 16 л/мин, четырёхлинейные трёхпозиционные гидрораспределители с электромагнитным управлением с пульта ДУ, бак 100 л, электропривод 380 В. Штанги из стальной трубы наружным диаметром 250 мм.

Четыре гидроцилиндра с ручными насосами с цапфами на штоках, предназначены для управления положением штанг в пространстве. Синхронная скорость выдвижения под полной нагрузкой двух экстракторов, мм/сек, мм/мин 5/300.

Чистое время затрачиваемое на надвижку 10,5 пм - 36мин.

Время, затрачиваемое на надвижку 100 пм с подготовительными операциями 8,2 часа.

Корректировка синхронности выдвижения ручная.
