Установка проталкивания труб УПТ-700

Установка проталкивания труб УПТ-700 предназначена для проталкивания труб диаметрами 426, 630, 820, 1020, 1220 и 1420 мм в тоннельные переходы.

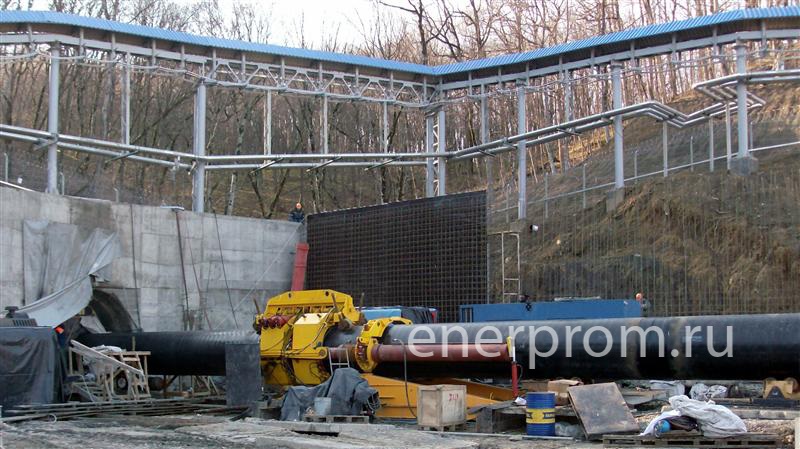

Впервые установка была применена для прокладки нефтепровода под Маркотхским хребтом в тоннельный переход длиной 3224 м. от нефтебазы «Грушовая» к нефтебазе «Шесхарис» в Краснодарском крае.

Расстояние, на которое, проталкивается труба, устанавливается проектом и зависит от угла подъема, коэффициента трения скольжения или качения (плеча качения), толщины стенки, материала трубы.

Максимально допустимые коэффициент трения скольжения, трения качения проталкиваемой трубы о подложку или ролики – 0,3, при этом сопротивление оказываемое средой на проталкиваемую или вытягиваемую трубу не должно превышать 700 т.с.

Масса проталкиваемой трубы не должна превышать 2000 т.

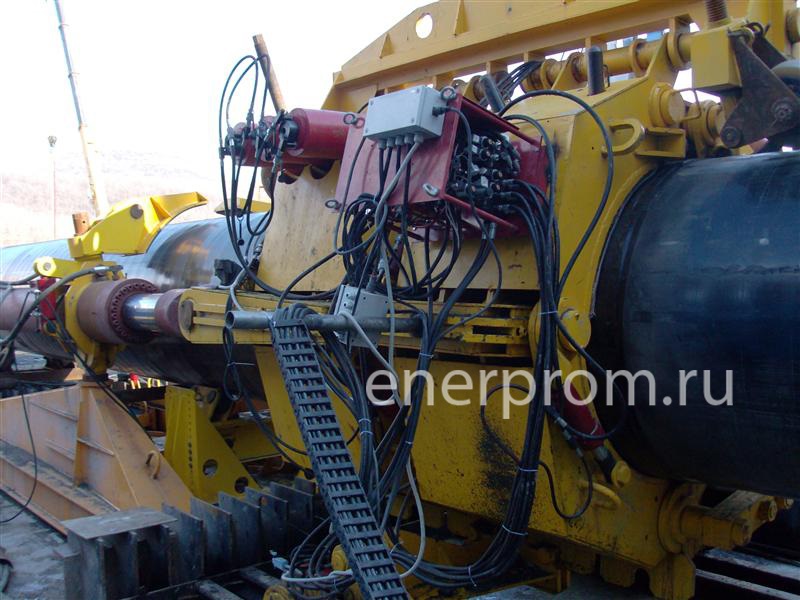

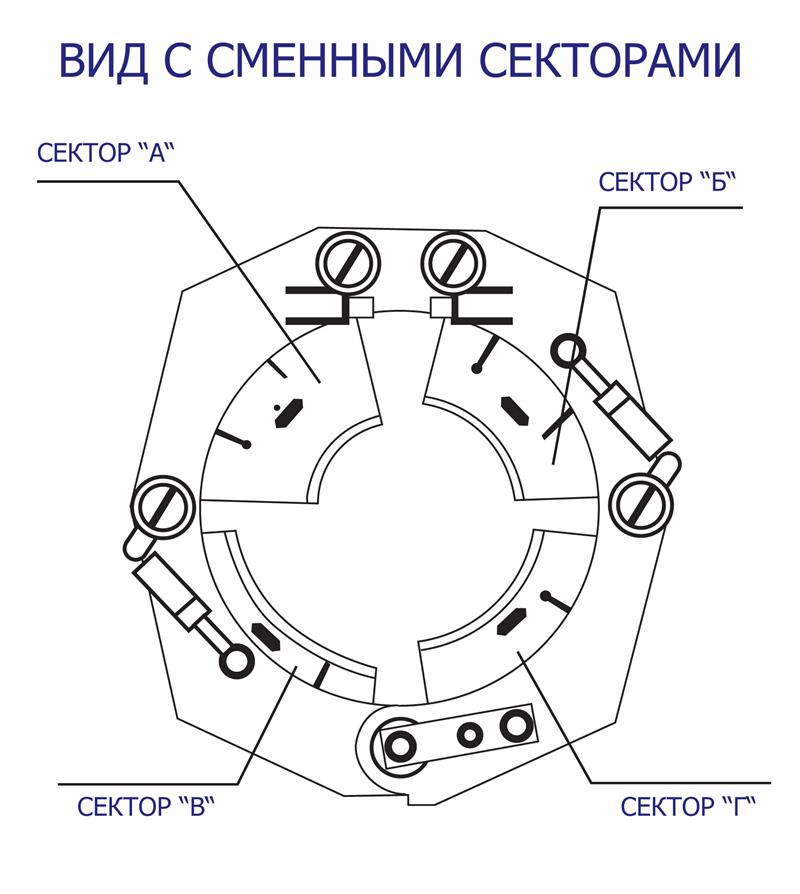

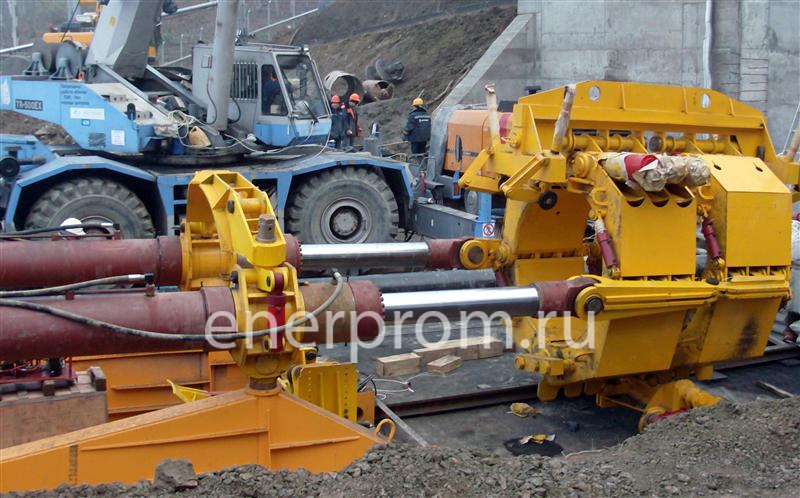

Установка состоит из опоры, устанавливаемой на фундаменте. На опоре, на поворотных цапфах, установлены два силовых гидроцилиндра надвижки, предназначенных для проталкивания трубы. Гидроцилиндры соединены с упорными цапфами. На упорных цапфах установлены обжимные сектора А, Б, В, Г, образующие кольцо.

Сектора предназначены для захвата трубы при помощи трех гидроцилиндров обжима, стягивающих сектора А и Б. На боковых поверхностях секторов Б и В установлены четыре гидроцилиндра монтажа, раскрывающие сектора Б и В при монтаже.

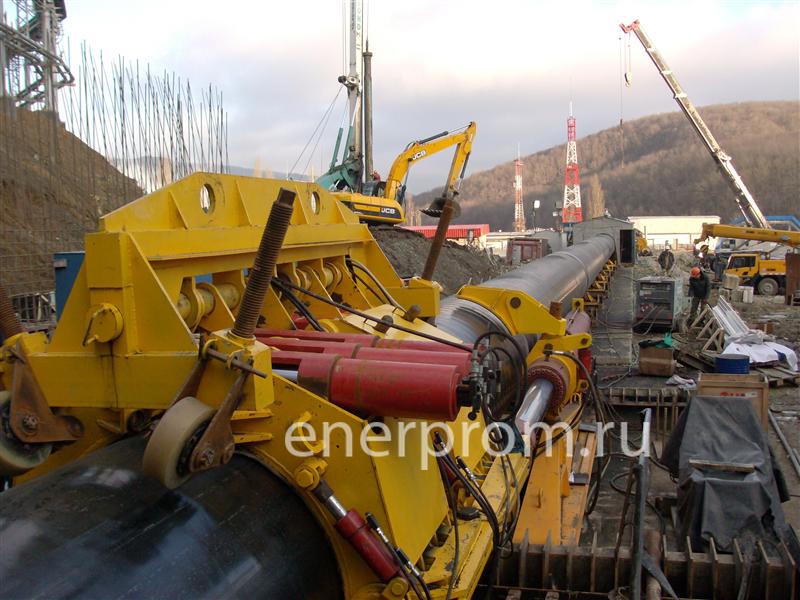

Траверса снабжена опорными роликами качения.

Положение каждой пары роликов регулируется винтом в зависимости от диаметра трубы.

В рабочем положении мерный ролик опускается на трубу и отмеряет расстояние проталкиваемой трубы при обратном ходе с точностью до 1мм на 50 п/м.

В комплект установки входят дополнительные сектора на диаметры труб: 1220мм – 8 шт.; 1020 мм – 8 шт.; 820 мм – 4 шт.; 630 мм – 4 шт. и 426 мм – 4 шт., которые крепятся на сектора А, Б, В, Г в упор торцов основных секторов.

На поворотных цапфах гидроцилиндров надвижки смонтированы сменные тормозные сектора на диаметры проталкиваемых труб (1420, 1220, 1020, 820, 630 и 426) мм.

На поперечине опоры смонтированы регулируемые по высоте и ширине опорные ролики, причем на перекладине опорных роликов смонтирован поддерживающий тормозной сектор, гидравлически задействованный через гидроцилиндр с гидросистемой тормоза.

При подаче давления в гидроцилиндры обжима происходит сжатие полуколец. Далее подается давление в гидроцилиндры тележки.

Далее подается давление в главные гидроцилиндры; труба, обжатая полукольцами, продвигается на ход гидроцилиндра 4000 мм. Время выдвижения 7мин.

После полного выдвижения гидроцилиндров гидрораспределитель переводится в нейтральное положение и подается давление в сливные полости гидроцилиндров обжима, сектора А, Б, В, Г освобождают трубу и траверса ложится через ролики на проталкиваемую трубу.

При подаче давления в сливные полости гидроцилиндров полукольца опираются через ролики каретки о тубу и смещаются в исходное положение со скоростью 2000 мм/ мин.

Установка после кратковременного хранения (не более одного месяца) без разборки секторов, пригодна к работе без проведения дополнительных мероприятий по настройке и регулировке узлов, входящих ее состав.

Установка снабжена насосной стацией производительностью 30л/мин. при номинальном давлении 50 МПа.

На маслостанции смонтирован центральный пульт управления ЦПУ.
