УСПА-1 - установка для снятия/смены поглощающего аппарата

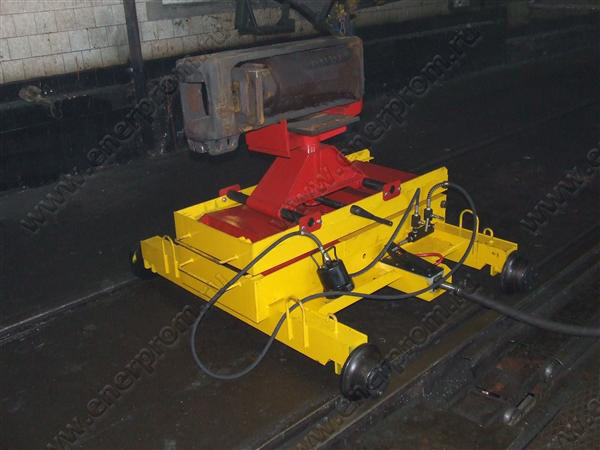

Установка УСПА-1 предназначена для демонтажа поглощающих аппаратов железнодорожных вагонов с целью проведения их технической экспертизы и ремонта. Установка позволяет выполнять демонтаж и
монтаж как пружинно-фрикционных, так и эластомерных поглощающих аппаратов (классы ОТ Т0 ДО ТЗ) С максимальной энергоемкостью до 200 кДж.

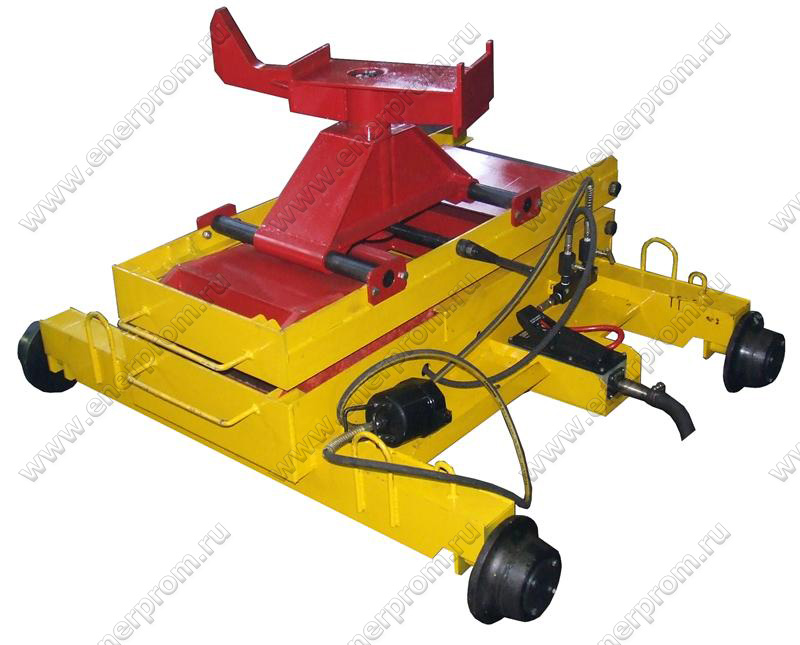

Основные части установки:

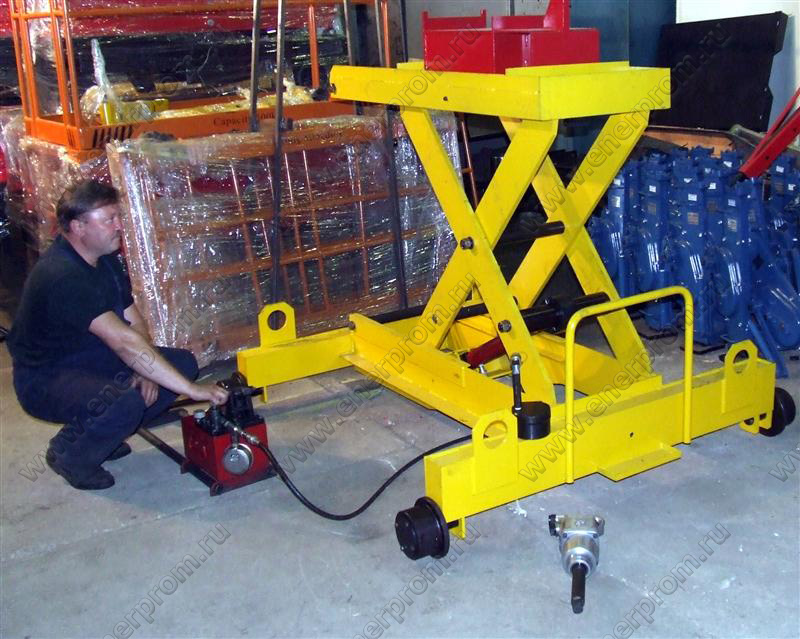

• подъемник универсальный;
• гидроцилиндр;
• пневмогидростанция;
• гидрораспределитель;
• приспособление для снятия поглощающего аппарата ППА-З;
• пневматический гайковерт.

Установка УСПА-1 комплектуется приспособлением для демонтажа поглощающего аппарата (ППА-3) и пневматическим гайковертом. Привод ППА-3 осуществляется от пневмогидроусилителя установки при переключении золотника гидрораспределителя в соответствующую позицию. Гайковерт работает от пневматической сети депо при переключении на пневмогидроусилителе крана подачи сжатого воздуха. Такое конструктивное решение исключает несанкционированное опускание поворотного стола, что повышает безопасность проведения работ. Установка для смены поглощающего аппарата УСПА-1 отличается от многих аналогов модернизированным механизмом подъема. Он стал работать по принципу пантографа. Использование такого технического решения позволило значительно уменьшить вес установки и снять воздействие поперечных сил на шток гидроцилиндра подъема. В результате ресурс его уплотнений увеличился более чем в 30 раз.

Основным преимуществом установки УСПА-1 является большой ход штока (50 мм.) и толкающее усилие (46 тс) приспособления для снятия поглощающего аппарата ППА-3, что позволяет беспрепятственно снимать аппараты.

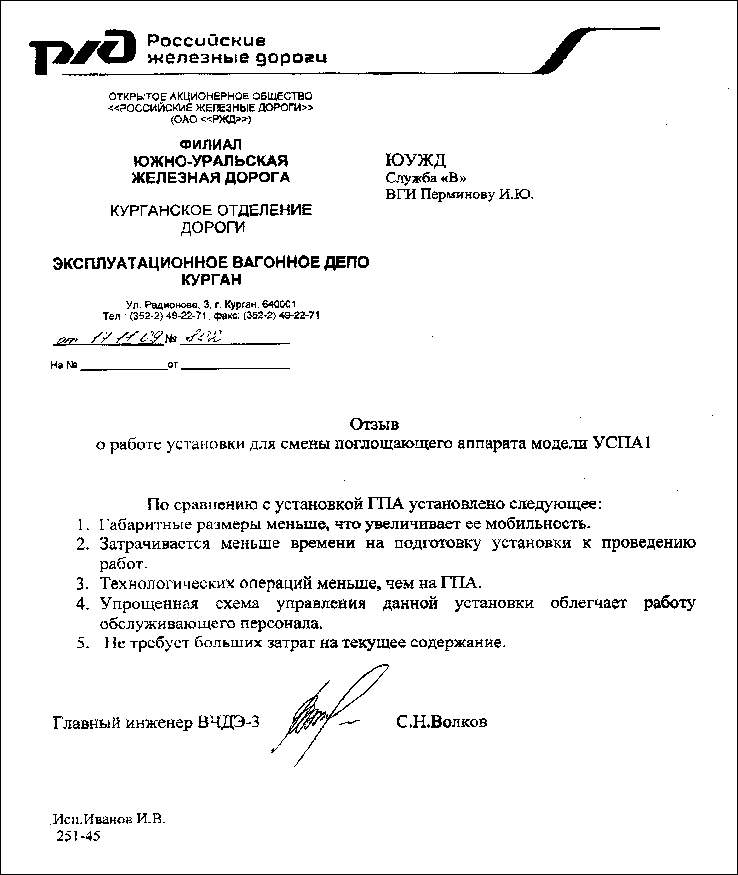

В настоящее время установки для снятия и постановки поглощающего аппарата УСПА-1 внедрены в следующих ремонтных предприятиях:

• вагонное ремонтное депо Люблино;
• эксплуатационное вагонное депо Апатиты;
• эксплуатационное вагонное депо Курган;
• ООО «Ремонтная компания «Новотранс»;
• ОАО «Свободненский вагоноремонтный завод»;
• ООО «Вагонное депо Балахонцы»;
• ООО «ВРК «Купино» и многих других.

Порядок проведения работ по демонтажу сварочного аппарата:

На раме устанавливаются стойки, на которые в свою очередь устанавливается каркас. Стойки соединены попарно, образуя крестовины, которые установлены на оси. С одной стороны концы крестовины жестко закреплены болтами к раме и каркасу, а с другой – имеют возможность перемещения на роликах по раме и каркасу. Перемещение стоек осуществляет гидроцилиндр. Источником давления является пневмогидроусилитель. Он питается от промышленной пневмосети и подает гидравлическую жидкость в гидроцилиндр. При выдвижении штока гидроцилиндра происходит перемещение стоек, вследствие чего каркас перемещается вверх, при втягивании штока гидроцилиндра – каркас перемещается вниз. В исходном положении каркас находится внизу.

Порядок проведения работ по демонтажу сварочного аппарата с использованием установки  УСПА-1:

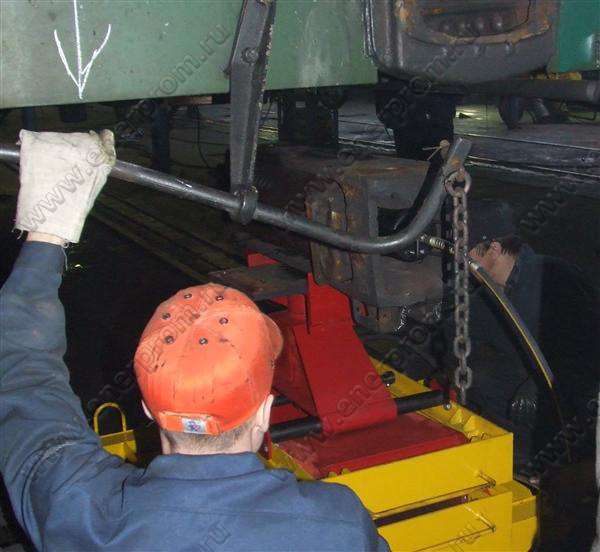

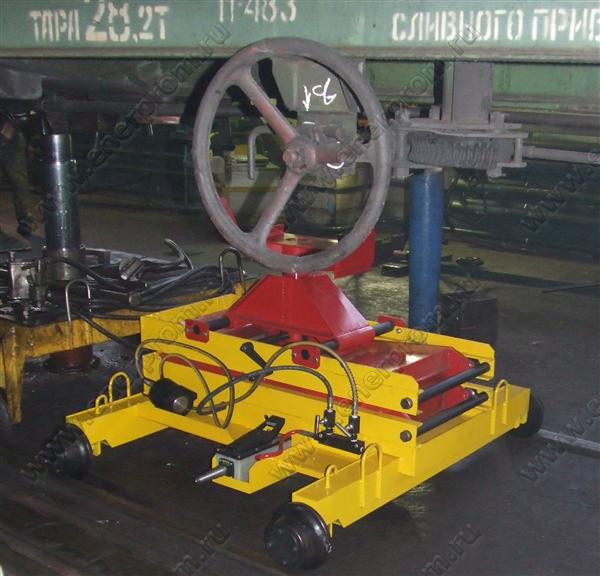

1. Установка подкатывается под вагон к месту установки поглощающего аппарата и подключается к пневмосети депо с помощью рукава высокого давления ;

2. Нажав на педаль пневмогидравлического усилителя, осуществляется подъем пантографа с поворотным столом до поджатия поддерживающей плиты поглощающего аппарата;

3. С помощью ударного пневматического гайковерта откручиваются гайки крепления поддерживающей плиты;

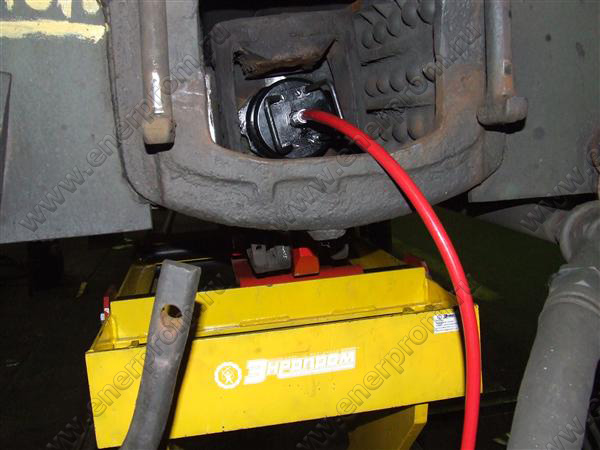

4. Приспособление ППА-3 устанавливается в ударную розетку тягового хомута так, чтобы два упора на корпусе упирались в перемычки тягового хомута;

5. Переключается гидрораспределитель в положение ППА-3. Нажав педаль пневмогидроусилителя, подается рабочая жидкость под давлением в поршневую полость ППА-3. Происходит сжатие поглощающего аппарата до того момента, пока поглощающий аппарат вместе с приспособлением не начнет опускаться на поворотный стол;

6. Переключается гидрораспределитель в положение  гидроцилиндра. Нажав педаль пневмогидравлический усилитель плавно опустит пантограф с поворотным столом и поглощающим аппаратом ;

7. Гидрораспределитель переключается в положение ППА-3. Нажав педаль пневмогидравлического усилителя, сбрасывается давление в поршневой полости приспособления, поршень которой под действием пружины вернется в исходное положение;

8. Извлекается приспособление ППА-3 из поглощающего аппарата;

9. Поглощающий аппарат транспортируется к месту  ремонта;

10. Монтаж поглощающего аппарата производится в обратном порядке.

Работы по демонтажу поглощающего аппарата с использованием установки УСПА-1 выполняются одним человеком.
