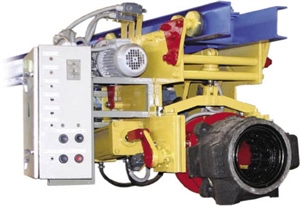

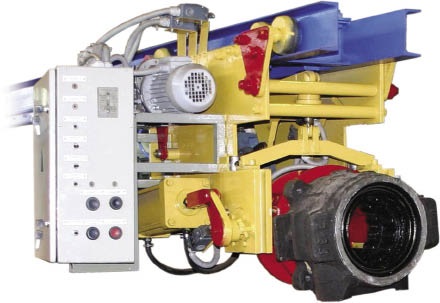

Буксосъемник универсальный
Универсальный буксосьемник предназначен для снятия корпусов букс грузовых вагонов, электропоездов с оси колесной пары, поворота букс на 90° и транспортировки к устройству для выпрессовки подшипников грузовых вагонов или к приемному столу машины для выпрессовки и мойки корпусов букс электропоездов.
Основные части буксосъемника:
- направляющие, установленные на стойках;
- тележка с электроприводом, перемещающаяся по рельсам;
- головки для захвата и поворота буксы, смонтированные на тележке и оснащенные пневмоприводами для разжимания кулачков захвата буксы, ее вертикального перемещения и поворота на 90°;
- система автоматического управления.
На смонтированных стойках направляющей располагается закрепленный рельсовый путь. К нижней полке одного из швеллеров направляющей приварена зубчатая рейка, с которой входит в зацепление шестерня привода перемещения тележки по горизонтали. Тележка с закрепленной на ней головкой захвата буксы передвигается по рельсовому пути.
Длина направляющей зависит от расстояния между передней стойкой буксосъемника и продольной осью устройства выпрессовки и согласовывается с клиентом.
Перемещающаяся по рельсам тележка состоит из двух связанных между собой щек, на которых располагается электропривод перемещения тележки, пневмоцилиндры подъема и поворота головки, пневмопривод захвата буксы, пульт управления и пневмопанель управления пневмоцилиндрами. На верхушек находятся ролики, с помощью которых тележка перемещается по направляющим.
Головка представляет собой устройство, имеющее три кулачка захвата буксы, и пневмоцилиндр, приводящий их в движение. Головка может менять положение из
горизонтального в вертикальное благодаря цилиндру поворота, с помощью цилиндра подъема может перемещаться по вертикали на 140 мм.
Параметры | Значения |
Внутренний диаметр снимаемых букс, мм | 250, 260 |
Скорость перемещения тележки, м/мин | 3,0 |
Величина перемещения головки по вертикали, мм | 140 |
Мощность электродвигателя привода тележки, кВт | 0,37 |
Давление воздуха в пневмосистеме, МПа | 0,4-0,6 |
Масса, кг | 900 |
Пожалуйста, укажите интересующие Вас модели в сообщении и наши менеджеры с Вами свяжутся в ближайшее время.
