Стенд для испытания гидравлических стоек механизированной шахтной крепи, ССГ500/7000СП

Стенд для испытания гидравлических стоек механизированной шахтной крепи, ССГ500/7000СП

Стратегия развития угольной отрасли России предусматривает и развитие шахтной добычи угля. Одним из основных механизмов шахтного оборудования являются гидравлические стойки для распора секций крепей механизированных. Гидростойки предназначены для поддержания перекрытия, поджима консолей крепи к кровле и создания сопротивления опусканию кровли; являются важнейшими устройствами, на которые приходится основная часть нагрузки при шахтных работах. Повышение надежности работы гидростоек ведет к повышению эффективности крепления пород и, соответственно, к увеличению производительности очистного забоя.

Важнейшей задачей является оснащение ремонтных предприятий стендами для испытания прошедших ремонт гидростоек.

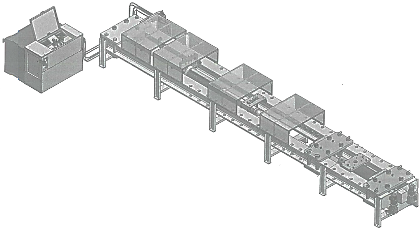

В «Энерпром» разработан стенд ССГ500/7000СП для испытания гидростоек механизированной шахтной крепи и запущен в производство.

Стенд предназначен для проведения приемо-сдаточных, периодических испытаний гидростоек в соответствии с ГОСТ 22976, ГОСТ Р 55729-2013 и ТУ на конкретную продукцию при серийном ремонте и производстве гидростоек.

С техническими характеристиками стенда можно ознакомиться по ссылке «Стенд для испытания гидравлических стоек механизированной шахтной крепи, ССГ500/7000СП

Параметры, проверяемые при испытаниях

Стенд обеспечивает проведение приемо-сдаточных, периодических испытаний гидростоек в соответствии с ГОСТ 22976, ГОСТ Р 55729-2013 и ТУ на конкретную продукцию при серийном производстве ремонтных и новых гидростоек.

Принцип работы станции насосной основан на создании в напорном канале испытываемого гидроцилиндра давления рабочей жидкости соответствующим насосным агрегатом с возможностью настройки величины давления и длительности испытания на гидравлическом блоке управления в соответствии с алгоритмом испытания. Второй насосный агрегат станции насосной обеспечивает создание необходимого усилия нагрузочного гидроцилиндра для испытаний ремонтного гидроцилиндра под нагрузкой.

Электрическая схема станции позволяет производить фиксирование (запись) показаний величины давления в напорном канале испытываемого гидроцилиндра за определенный промежуток времени испытания и представить в виде графика изменения давления во времени. Показания записываются в память контроллера, установленного на станции насосной.

Выборка и распечатка архивных данных производится с помощью внешнего ПК и принтера.
