Станция насосная для резки крупногабаритных шин

8 октября 2018 г.

Станция насосная привода установки гидравлической для резки крупногабаритных шин

В «Энерпром», по заказу, разработано, изготовлено и введено в эксплуатацию гидравлическое оборудование для оснащения установки резки крупногабаритных шин. Такая установка эксплуатируется в составе технологической линии переработки подлежащих утилизации шин на востребованное на рынке ценное сырье, – качественную резиновую крошку.

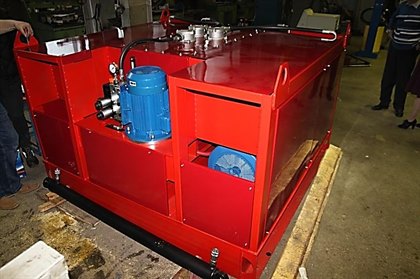

Станция насосная с электроприводом, модель 4НЭЭ32-160Ж500Т1-Х-спец, предназначена для обеспечения гидравлической энергией установки для резки крупногабаритных шин.

Основные технические характеристики станции насосной можно посмотреть по этой ссылке

Станция состоит из следующих узлов:

  • рамы;
  • гидробака, на котором расположены указатель уровня и температуры РЖ, датчик минимального уровня, патрубок с краном для слива РЖ, инспекционный люк; на крышке установлены сливные фильтры и заливная горловина с пробкой-сапуном; внутри бака установлены три всасывающих фильтра;
  • двух насосных агрегатов гидропривода ножей; каждый насосный агрегат установлен на раме и состоит из аксиально-поршневого насоса, электродвигателя и соединяющей их валы муфты; – насосного агрегата привода крепления шины, состав которого аналогичен насосным агрегатам гидропривода ножей;
  • двух блоков управления приводов ножей, в состав которых входит монтажная плита со встроенным предохранительным клапаном, на которой смонтированы: манометр, 3-х позиционный 4-х линейный распределитель с электромагнитным управлением, предохранительный перепускной клапан; в одном из блоков управления встроен датчик температуры рабочей жидкости;
  • блока управления привода крепления шины; состоит из монтажной плиты с установленными на ней перепускным клапаном, распределителями, предохранительно-перепускным клапаном, манометром;
  • двух маслоохладителей;
  • панелей ограждений.



Основное электрооборудование станции размещено внутри электрошкафа, являющегося шкафом управления станции. Управление работой электрооборудования станции осуществляется с верхней (лицевой) панели электрошкафа. На левой боковой стенке вверху электрошкафа установлен соединительный разъем для подключения пульта дистанционного управления, с помощью которого можно управлять автоматическим циклом – «РЕЗКА».

Станция насосная обеспечивает выполнение следующих функций исполнительных гидроцилиндров привода механизмовустановки для резки крупногабаритных шин: зажим-разжим шины на рабочем столе; поворот рабочего стола с зажатой шиной на требуемый угол; резку шины на сегменты.

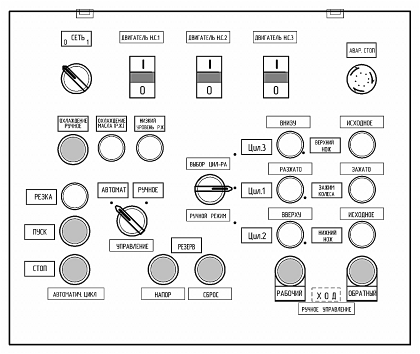

Эскиз верхней панели управления электрошкафа

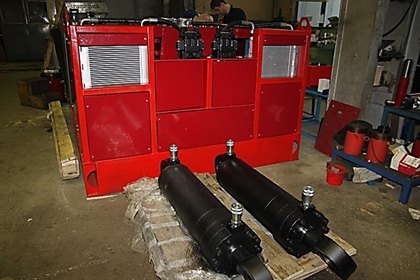

Пример. Технические характеристики гидроцилиндров, разработанных для установки резки шин заказчика и примененных с данной станцией насосной.

Гидроцилиндры привода ножей, нижнего и верхнего: номинальное давление 165 бар, толкающее усилие каждого ГЦ 52 тс., диаметр поршня 200 мм, диаметр штока 100 мм, ход поршня 560 мм, гидравлический возврат поршня. Выполнены с проушинами со сферическими подшипниками на корпусе и штоке. Длина гидроцилиндров по осям проушин 1135 мм, полная длина 1345 мм.

Гидроцилиндр крепления шины: номинальное давление 80 бар, усилие 4 тс., диаметр поршня 80 мм, диаметр штока 50 мм, ход поршня 1500 мм, гидравлический возврат поршня. Выполнены с проушинами со сферическими подшипниками на корпусе и штоке. Длина гидроцилиндра по осям проушин 1766 мм, полная длина 1856 мм.
