Комплект гидравлического оборудования для натяжения арматурных элементов

С целью расширения применения технологии преднапряжения железобетонных конструкций, разработан и изготовлен комплект гидравлического оборудования ДП2-НС20Г200К.

Изделие предназначено для натяжения арматурной стали периодического профиля при производстве пред/постнапряженного железобетона.

Состав комплекта ДП2-НС20Г200К:

• натяжитель ДП2-НС20Г200;
• клинья для натяжения стержневой арматуры диаметром 12, 14, 16 мм.;
• станция насосная автоматическая НЭЭ-2,0Н40Т1-НА;
• комплект рукавов высокого давления длиной 5м;
• кабель управления – 5 м.

Преимущества применения комплекта ДП2-НС20Г200К:

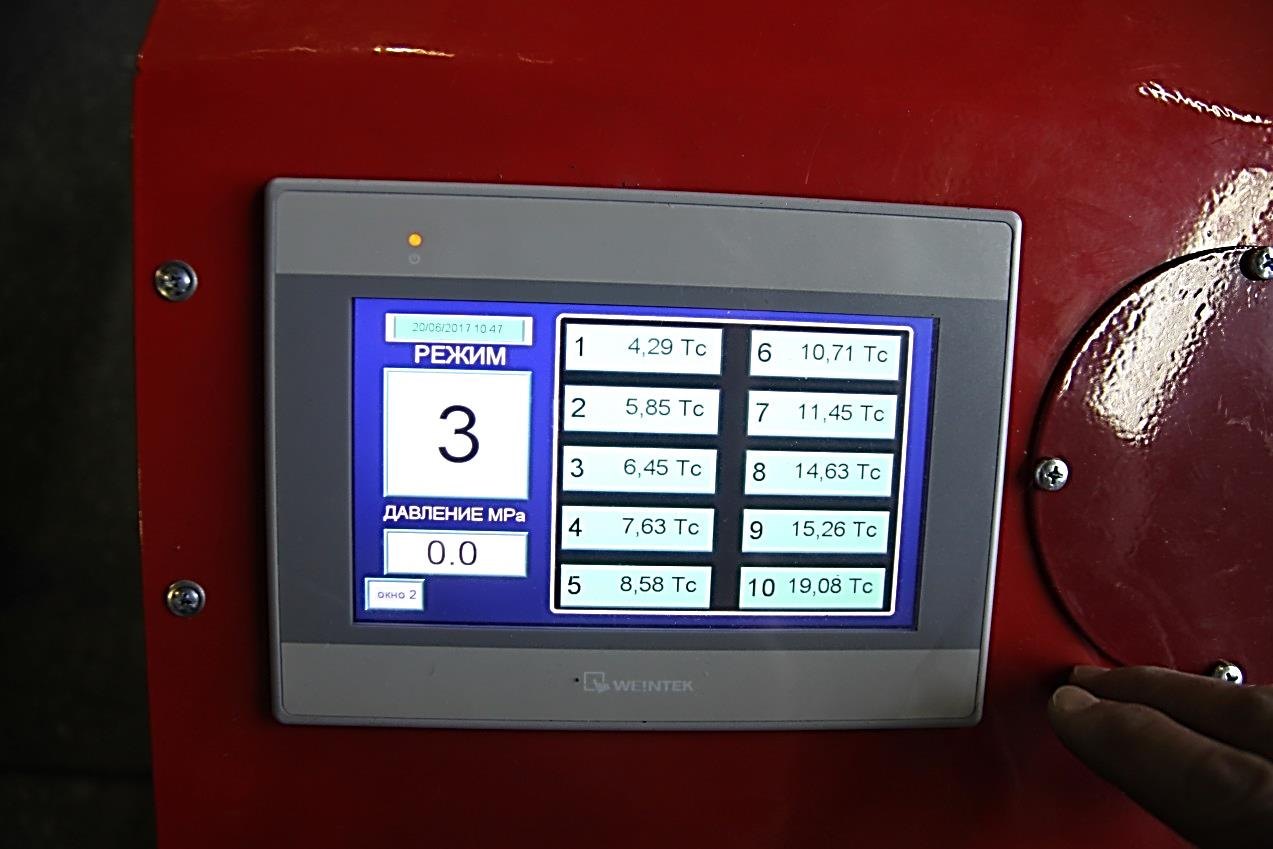

• возможность установки фиксированного рабочего усилия из 10 режимов на контрольном дисплее насосной станции, выбранных из расчета предельных величин предварительного напряжения для арматуры различных классов прочности и номера профиля, что позволяет оператору в автоматическом режиме с высокой производительностью труда выполнять операции по натяжению арматуры.

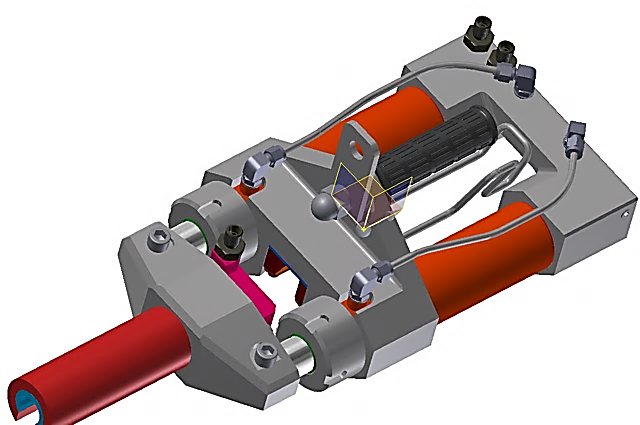

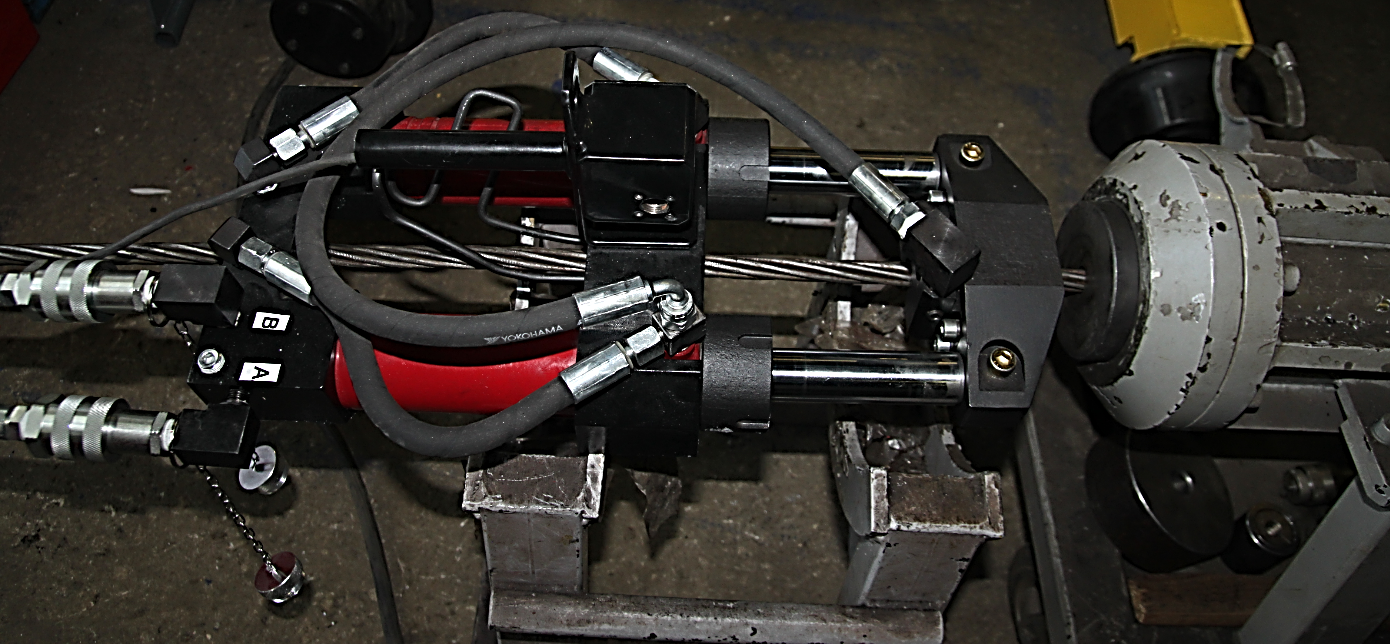

• отличительной особенностью двухцилиндрового домкрата-натяжителя является возможность замены (перестановки) клиньев натяжения под разные диаметры арматуры без разборки домкрата;
• минимальный выпуск арматуры для применения натяжителя;
• возможность применения для работы с различными арматурными элементами (стержневая, канатная) при соответствующем оснащении съемными клиньями, по заказу.

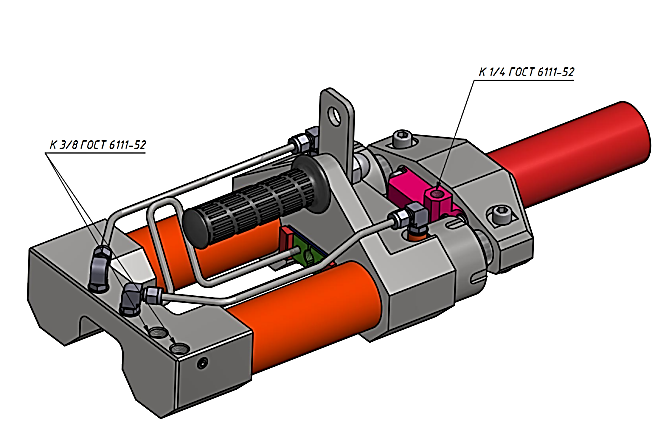

Технические характеристики домкрата-натяжителя

Выпуск арматуры должен быть не менее 350 мм. с упором длиной 152 мм., диаметром 60 мм. Возврат поршней гидроцилиндров натяжения гидравлический; плунжера толкателя фиксации клиньев анкера пружинный. Домкрат оснащен подвесом для размещения на консоли насосной станции. Управление – двумя кнопками на рукоятке домкрата.

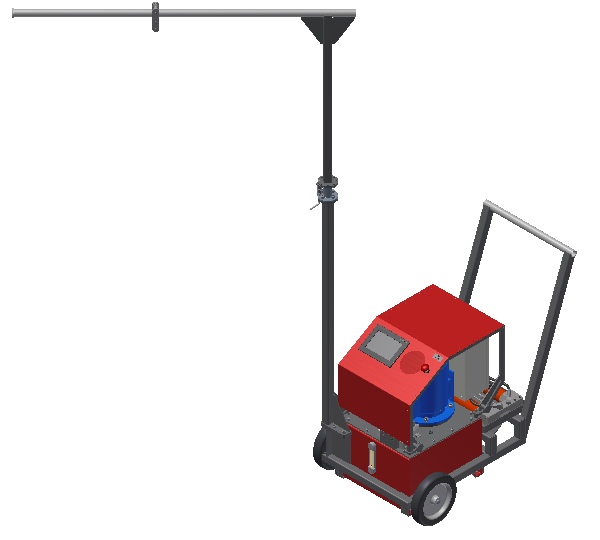

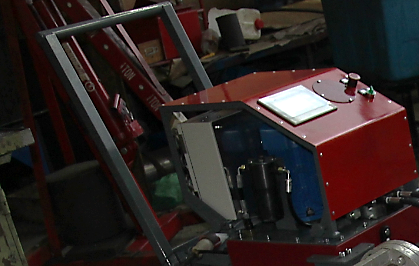

Станция насосная НЭЭ-2,0Н40Т1-НА с электроприводом 380В

• ном. давление 70 МПа, подача 2 л/мин;
• 4-х- линейный 3-х- позиционный гидрораспределитель с электромагнитным управлением;
• гидроаппаратура управления,
• датчик давления, манометр TM510;
• контроллер с тактильной панелью управления с возможностью задания усилия натяжения в цифрах кода работ по типу напрягаемой арматуры;
• шкаф управления,
• бак 40 л,
• защитный корпус,
• ложемент для размещения домкрата,
• консоль с балансиром (по заказу) на колесной раме.

Цикл работы комплекта гидравлического включает: установку натяжителя на арматурном элементе, установку фиксированного рабочего усилия натяжения на дисплее управления насосной станции, натяжение арматуры, фиксацию анкера, возврат.

Сменные элементы:

• К12- ДП2-НС20Г200, клин 2-х-сегментный, для домкрата-натяжителя ДП2-НС20Г200, диаметр стержневой арматуры 12 мм.
• К14- ДП2-НС20Г200, клин 2-х-сегментный, для домкрата-натяжителя ДП2-НС20Г200, диаметр стержневой арматуры 14мм.
• К16- ДП2-НС20Г200, клин 2-х-сегментный, для домкрата-натяжителя ДП2-НС20Г200, диаметр стержневой арматуры 16 мм.
